Yanmar › Part 119802-11870

119802-11870 Marine + Industrial

PROTECTOR, NOZZLE

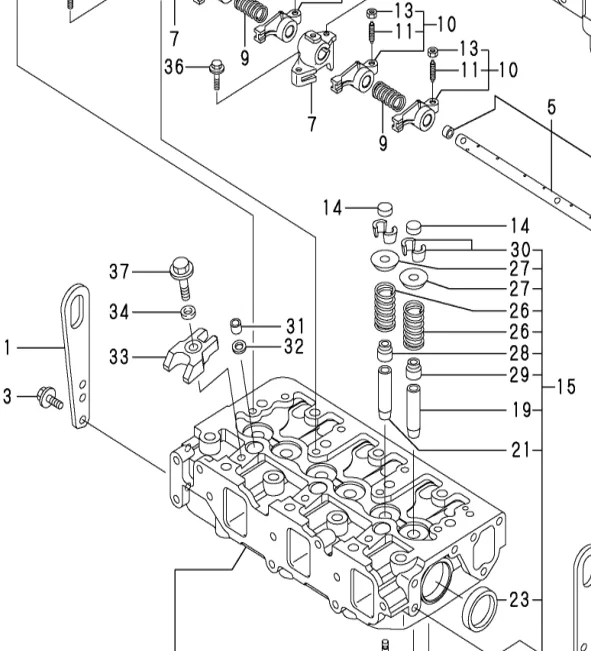

119802-11870 — PROTECTOR, NOZZLE exploded diagram
Ref 31
Fig 7
3JH4E
119802-11870 — PROTECTOR, NOZZLE exploded diagram
Ref 18
Fig 7
4JH4AE
119802-11870 — PROTECTOR, NOZZLE exploded diagram
Ref 32
Fig 4
3TNV82A_BDSA3_BDSA3T_BDSA3C
119802-11870 — PROTECTOR, NOZZLE exploded diagram
Ref 32
Fig 4
3TNV84T-BMCU
119802-11870 — PROTECTOR, NOZZLE exploded diagram
Ref 12
Fig 16
3TNV84T-BMCU
119802-11870 — PROTECTOR, NOZZLE exploded diagram
Ref 30
Fig 4
3TNV84T-BKWM

119802-11870 — Affiliate Parts Search

As an Amazon Associate I earn from qualifying purchases. Other links (eBay, AliExpress) are also affiliate links. They help pay for the site, at no extra cost to you. More

Fitted to

Engines, drives and generators whose parts catalogue lists this part. Open any for its exploded parts list.

Engines
No cross-references recorded for this part yet.

Used in 24 places

Every catalog figure this part is placed in, the model(s) it applies to, and its reference/level/quantity.

Model(s)CatalogFigurePageRefLevQty
3TNV82A-BPYBC, 3TNV82A-BPYBD 3TNV82A_BPYBD_BPYBC_BPYBU Fig 4. CYLINDER HEAD & BONNET (A)=3TNV82A-BPYBD 7 29 1 3
Fig 4 3TNV82A-BDSA3, 3TNV82A-BDSA3C, 3TNV82A-BDSA3T 3TNV82A_BDSA3_BDSA3T_BDSA3C Fig 4. CYLINDER HEAD & BONNET 8 32 1 3
3TNV82A-BDSA3, 3TNV82A-BDSA3C, 3TNV82A-BDSA3T 3TNV82A_BDSA3_BDSA3T_BDSA3C Fig 17. GASKET SET 22 5 2 3
3TNV82A-BPYBC, 3TNV82A-BPYBD, 3TNV82A-BPYBU 3TNV82A_BPYBD_BPYBC_BPYBU Fig 17. GASKET SET (A)=3TNV82A-BPYBD 22 11 2 3
3TNV82A-BPYBU 3TNV82A_BPYBD_BPYBC_BPYBU Fig 18. (4A)CYLINDER HEAD & BONNET (A)=3TNV82A-BPYBD 23 29 1 3
Fig 4 3TNV84T-BKWM 3TNV84T-BKWM Fig 4. CYLINDER HEAD & BONNET 8 30 1 3
Fig 4 3TNV84T-BMCU 3TNV84T-BMCU Fig 4. CYLINDER HEAD & BONNET 8 32 1 3
Fig 16 3TNV84T-BMCU 3TNV84T-BMCU Fig 16. GASKET SET 21 12 2 3
3TNV84T-BKWM 3TNV84T-BKWM Fig 20. GASKET SET 25 8 2 3
3TNV88-BPTS 3TNV88-BPTS Fig 4. CYLINDER HEAD & BONNET 8 31 1 3
3TNV88-BPTS 3TNV88-BPTS Fig 17. GASKET SET 22 10 2 3
4TNV84-KLAN 4TNV84-KLAN Fig 4. CYLINDER HEAD & BONNET 8 19 1 4
4TNV84T-DSA, 4TNV84T-DSA2, 4TNV84T-DSA3, 4TNV84T-GGE 4TNV84T_DSA_DSA2_DSA3_GGE Fig 5. CYLINDER HEAD & BONNET (A)=4TNV84T-DSA 8 46 1 4
4TNV84T-DSA, 4TNV84T-DSA2, 4TNV84T-DSA3, 4TNV84T-GGE 4TNV84T_DSA_DSA2_DSA3_GGE Fig 22. GASKET SET (A)=4TNV84T-DSA 26 5 2 4
4TNV88-GMG 4TNV88-GMG Fig 4. CYLINDER HEAD & BONNET (A)=4TNV88-GMG 8 19 1 4
4TNV88-DSA, 4TNV88-DSA2, 4TNV88-DSA3, 4TNV88-GGE 4TNV88_DSA_DSA2_DSA3_GGE Fig 5. CYLINDER HEAD & BONNET 9 58 1 4
4TNV88-GMG 4TNV88-GMG Fig 17. GASKET SET (A)=4TNV88-GMG 22 5 2 4
4TNV88-DSA, 4TNV88-DSA2, 4TNV88-DSA3, 4TNV88-GGE 4TNV88_DSA_DSA2_DSA3_GGE Fig 19. GASKET SET 23 5 2 4
Fig 7 3JH4E 3JH4E Fig 7. CYLINDER HEAD 11 31 1 3
3JH5E 3JH5E Fig 7. CYLINDER HEAD 10 31 1 3
4JH4-HTE, 4JH4-TE 4JH4_TE_HTE Fig 7. CYLINDER HEAD 11 23 1 4
Fig 7 4JH4AE 4JH4AE Fig 7. CYLINDER HEAD 10 18 1 4
4JH4E 4JH4E Fig 7. CYLINDER HEAD 10 18 1 4
4JH5E 4JH5E Fig 7. CYLINDER HEAD 10 18 1 4
