Yanmar › Part 124950-11340

124950-11340 Marine + Industrial

SEAL, VALVE STEM

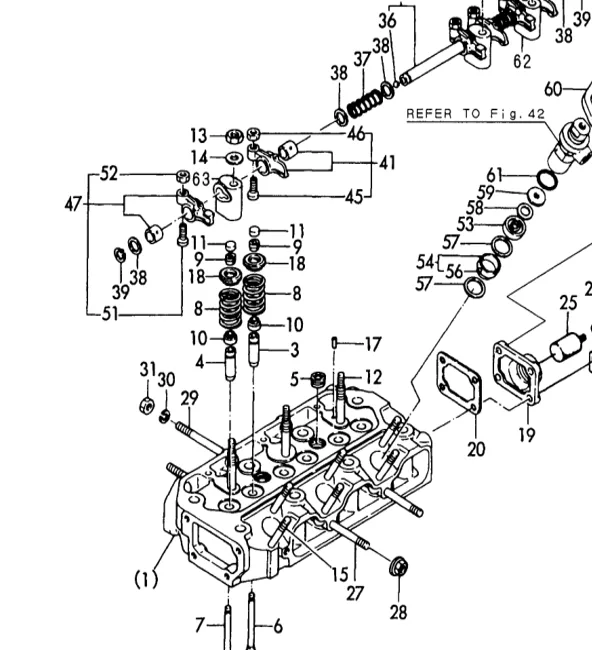

124950-11340 — SEAL, VALVE STEM exploded diagram
Ref 10
Fig 16
3GM30_VE_B_C_F_FVE

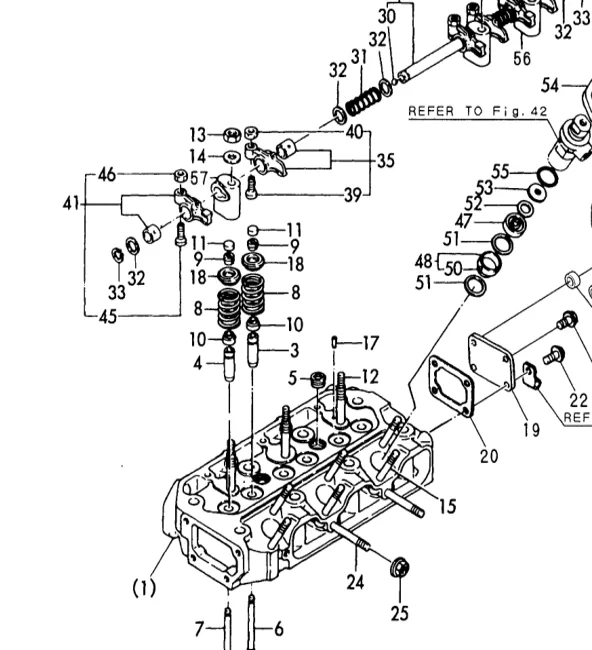

124950-11340 — SEAL, VALVE STEM exploded diagram
Ref 10
Fig 17
3GM30_VE_B_C_F_FVE
124950-11340 — SEAL, VALVE STEM exploded diagram
Ref 10
Fig 14
3GM30-YEU_3GM30C-YEU_3GM30F-YEU_3GM30FC-YEU
124950-11340 — SEAL, VALVE STEM exploded diagram
Ref 10
Fig 15
3GM30-YEU_3GM30C-YEU_3GM30F-YEU_3GM30FC-YEU

124950-11340 — Affiliate Parts Search

As an Amazon Associate I earn from qualifying purchases. Other links (eBay, AliExpress) are also affiliate links. They help pay for the site, at no extra cost to you. More

Fitted to

Engines, drives and generators whose parts catalogue lists this part. Open any for its exploded parts list.

Engines
No cross-references recorded for this part yet.

Used in 12 places

Every catalog figure this part is placed in, the model(s) it applies to, and its reference/level/quantity.

Model(s)CatalogFigurePageRefLevQty
3TN75E-G1, 3TN75E-G2 3TN75E-G1_3TN75E-G2_3TN82E-G1_3TN82E-G2_4TN82E-G1_4TN82E-G2 Fig 9. CYLINDER HEAD (3TN75E) 13 29 2 6
3TN75E-G1, 3TN75E-G2 3TN75E-G1_3TN75E-G2_3TN82E-G1_3TN82E-G2_4TN82E-G1_4TN82E-G2 Fig 9. CYLINDER HEAD (3TN75E) 13 29-1 ▲ 2 3
1GM 1GM_2GMF_3GMF_3GMD_3HM_3HMF Fig 11. CYLINDER HEAD 19 25 2 4 / 6
1GM10, 1GM10C 1GM10_VE_B_C_L Fig 15. CYLINDER HEAD 22 9-1 ▲ 2 2
2GM20, 2GM20B, 2GM20C, 2GM20VE Yanmar 2GM20 Parts Catalog (ympdf3a) Fig 17. CYLINDER HEAD 10 2 4
2GM20F, 2GM20FVE Yanmar 2GM20 Parts Catalog (ympdf3a) Fig 18. CYLINDER HEAD 10 2 4
Fig 14 3GM30, 3GM30-YEU, 3GM30C-YEU 3GM30-YEU_3GM30C-YEU_3GM30F-YEU_3GM30FC-YEU Fig 14. CYLINDER HEAD 21 10 2 6
Fig 15 3GM30, 3GM30F-YEU, 3GM30FC-YEU 3GM30-YEU_3GM30C-YEU_3GM30F-YEU_3GM30FC-YEU Fig 15. CYLINDER HEAD 23 10 2 6
Fig 16 3GM30, 3GM30B, 3GM30C, 3GM30VE 3GM30_VE_B_C_F_FVE Fig 16. CYLINDER HEAD 24 10 2 6
Fig 17 3GM30F, 3GM30FVE 3GM30_VE_B_C_F_FVE Fig 17. CYLINDER HEAD 26 10 2 6
3HM35C 3HM35_C_F Fig 17. CYLINDER HEAD 18 10 2 6
3HM35F 3HM35_C_F Fig 18. CYLINDER HEAD 19 10 2 6
