Yanmar › Part 128170-77010

128170-77010 Marine

STARTER

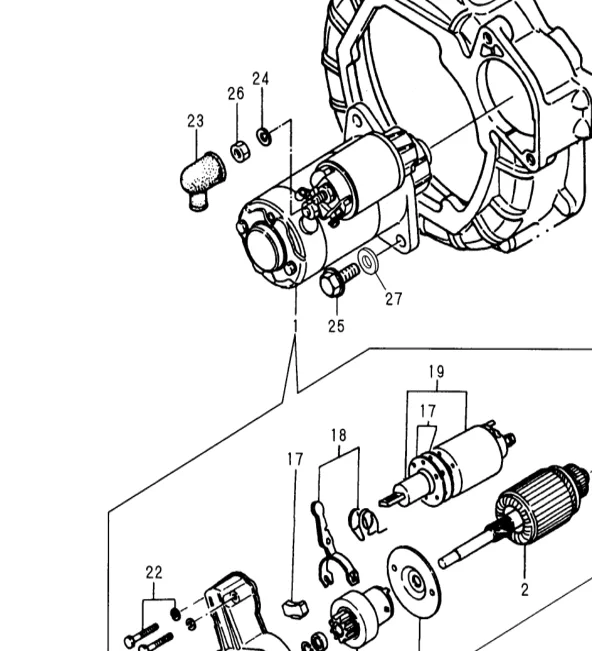

128170-77010 — STARTER exploded diagram
Ref 1
Fig 54
3GM30-YEU_3GM30C-YEU_3GM30F-YEU_3GM30FC-YEU

128170-77010 — Affiliate Parts Search

As an Amazon Associate I earn from qualifying purchases. Other links (eBay, AliExpress) are also affiliate links. They help pay for the site, at no extra cost to you. More

Fitted to

Engines, drives and generators whose parts catalogue lists this part. Open any for its exploded parts list.

Engines

Aftermarket equivalents cross-ref

Third-party equivalents (Jabsco, Sierra, WIX, Mann…) — not OEM; verify before ordering. Usually cheaper than the marine dealer.

Equivalent P/NBrandDescriptionSourceConfidenceShop
98180 Arco Marine starter 12V (1GM/2GM/3GM) maniacelectricmotors.com likely
SR5052N Bosch Starter motor 12V 9T (1GM/2GM/3GM) - Bosch cross-reference for S114-303 family; 3GM30 marine boschaftermarket.com likely
S114-303 Hitachi/Mitsubishi Marine starter 1.0kW 12V 9T (OEM) 1GM/2GM/3GM - S114-303/303A amazon.com confirmed

Used in 9 places

Every catalog figure this part is placed in, the model(s) it applies to, and its reference/level/quantity.

Model(s)CatalogFigurePageRefLevQty
1GM 1GM_2GMF_3GMF_3GMD_3HM_3HMF Fig 44. STARTING MOTOR 57 1 1 1
1GM 1GM_2GMF_3GMF_3GMD_3HM_3HMF Fig 45. STARTING MOTOR COMPONENT PART(12V/1.0KW) 58 1 1 1
1GM10, 1GM10C 1GM10_VE_B_C_L Fig 54. STARTING MOTOR 61 1 1 1
1GM10, 1GM10C 1GM10_VE_B_C_L Fig 66. STARTING MOTOR COMPONENT PART 73 1 1 1
2GM20, 2GM20B, 2GM20C, 2GM20F, 2GM20FVE, 2GM20VE Yanmar 2GM20 Parts Catalog (ympdf3a) Fig 62. STARTING MOTOR 1 1 1
2GM20, 2GM20B, 2GM20C, 2GM20F, 2GM20FVE, 2GM20VE Yanmar 2GM20 Parts Catalog (ympdf3a) Fig 73. STARTING MOTOR COMPONENT PART 1 1 1
Fig 54 3GM30, 3GM30-YEU, 3GM30C-YEU, 3GM30F-YEU, 3GM30FC-YEU 3GM30-YEU_3GM30C-YEU_3GM30F-YEU_3GM30FC-YEU Fig 54. STARTING MOTOR 64 1 1 1
3GM30, 3GM30B, 3GM30C, 3GM30F, 3GM30FVE, 3GM30VE 3GM30_VE_B_C_F_FVE Fig 59. STARTING MOTOR 68 1 1 1
3GM30, 3GM30B, 3GM30C, 3GM30F, 3GM30FVE, 3GM30VE 3GM30_VE_B_C_F_FVE Fig 70. STARTING MOTOR COMPONENT PART 79 1 1 1
