Yanmar › Part 129150-03100

129150-03100 Marine + Industrial

RETAINER, PIPE

129150-03100 — RETAINER, PIPE exploded diagram
Ref 25
Fig 2
3TN84L-RTBZ
129150-03100 — RETAINER, PIPE exploded diagram
Ref 34
Fig 4
3TN84L-RTBZ
129150-03100 — RETAINER, PIPE exploded diagram
Ref 21
Fig 38
3JH4E

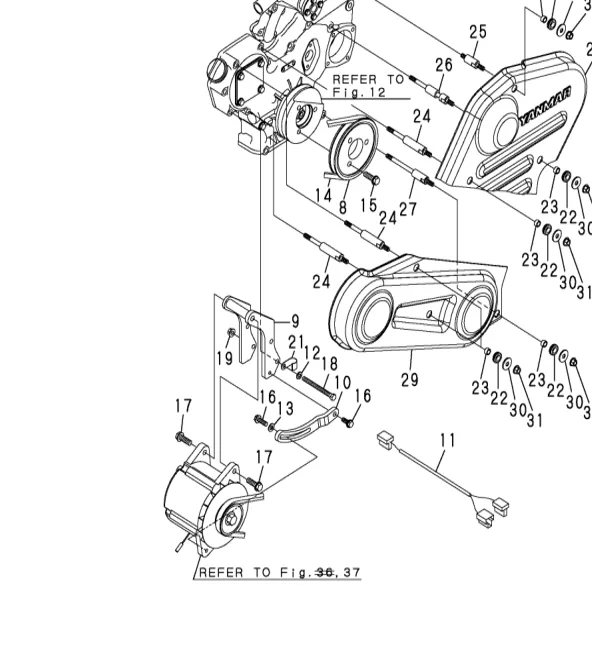

129150-03100 — RETAINER, PIPE exploded diagram
Ref 23
Fig 40
4JH4E
129150-03100 — RETAINER, PIPE exploded diagram
Ref 19
Fig 12
3TN75E-G1_3TN75E-G2_3TN82E-G1_3TN82E-G2_4TN82E-G1_4TN82E-G2
129150-03100 — RETAINER, PIPE exploded diagram
Ref 23
Fig 38
4JH4AE
129150-03100 — RETAINER, PIPE exploded diagram
Ref 23
Fig 37
3JH5E
129150-03100 — RETAINER, PIPE exploded diagram
Ref 23
Fig 37
4JH5E

129150-03100 — Affiliate Parts Search

As an Amazon Associate I earn from qualifying purchases. Other links (eBay, AliExpress) are also affiliate links. They help pay for the site, at no extra cost to you. More

Fitted to

Engines, drives and generators whose parts catalogue lists this part. Open any for its exploded parts list.

Engines
No cross-references recorded for this part yet.

Used in 14 places

Every catalog figure this part is placed in, the model(s) it applies to, and its reference/level/quantity.

Model(s)CatalogFigurePageRefLevQty
Fig 12 3TN75E-G1, 3TN75E-G2, 3TN82E-G1, 3TN82E-G2, 4TN82E-G1, 4TN82E-G2 3TN75E-G1_3TN75E-G2_3TN82E-G1_3TN82E-G2_4TN82E-G1_4TN82E-G2 Fig 12. BONNET 19 19 1 1
Fig 2 3TN84L-RTBZ 3TN84L-RTBZ Fig 2. GEAR HOUSING 6 25 1 1
Fig 4 3TN84L-RTBZ 3TN84L-RTBZ Fig 4. CYLINDER HEAD & BONNET 8 34 1 1
3TNE84-G1A, 3TNE84-G2A, 3TNE84-SA, 3TNE84C-G1A 3TNE84-SA_3TNE84-G1A_3TNE84-G2A_3TNE84C-G1A Fig 2. GEAR HOUSING 6 11 1 1
3TNE84T-EMP 3TNE84T-EMP Fig 2. GEAR HOUSING (A)=3TNE84T-EMP 6 25 1 1
4TNE84-EG1A, 4TNE84-ESA, 4TNE84-G1A01, 4TNE84-G2A01, 4TNE84-SA 4TNE84_SA_G1A01_G2A01_ESA_EG1A Fig 2. GEAR HOUSING (A)=4TNE84-SA 6 11 1 1
4TNE88-PG 4TNE88-PG Fig 2. GEAR HOUSING (A)=4TNE88-PG 6 10 1 1
3JH3CE, 3JH3E, 3JH3E(EPA) 3JH3_E_EEPA_CE_2 Fig 20. COOLING FRESH WATER PIPE 26 8 1 1
3JH3CE, 3JH3E, 3JH3E(EPA) 3JH3_E_EEPA_CE Fig 20. COOLING FRESH WATER PIPE 22 8 1 1
Fig 38 3JH4E 3JH4E Fig 38. V-BELT COVER & GENERATOR ATTACHMENT 44 21 1 1
Fig 37 3JH5E 3JH5E Fig 37. V-BELT COVER & GENERATOR ATTACHMENT PARTS(OPTIONAL) 42 23 1 1
Fig 38 4JH4AE 4JH4AE Fig 38. V-BELT COVER & GENERATOR ATTACHIMENT(OPTIONAL) 43 23 1 1
Fig 40 4JH4E 4JH4E Fig 40. V-BELT COVER & GENERATOR ATTACHMENT 46 23 1 1
Fig 37 4JH5E 4JH5E Fig 37. V-BELT COVER & GENERATOR ATTACHMENT PARTS(OPTIONAL) 42 23 1 1
