MarineDieselXRef Yanmar
Yanmar › Part 129270-59580

129270-59580 Marine

CAP

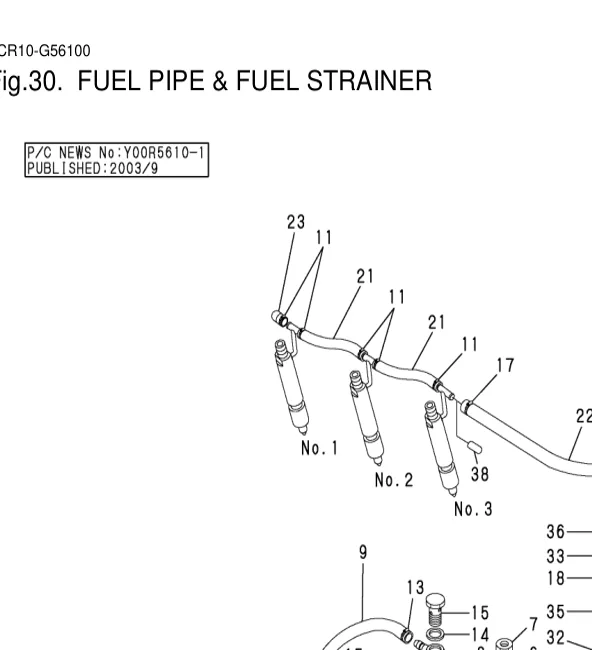

129270-59580 — CAP exploded diagram
Ref 23
Fig 30
3JH4E
129270-59580 — CAP exploded diagram
Ref 23
Fig 31
4JH4E

129270-59580 — Affiliate Parts Search

As an Amazon Associate I earn from qualifying purchases. Other links (eBay, AliExpress) are also affiliate links. They help pay for the site, at no extra cost to you. More

Fitted to

Engines, drives and generators whose parts catalogue lists this part. Open any for its exploded parts list.

Engines

Supersession

Replaces (older)
Part No.DescriptionCodeApplies
119593-59580 CAP N A=*1999.01; C=*1999.01; A=E/#20238; B=E/#30345; A=E/#21367; B=E/#21367; B=E22695; C=E24440; D=E/#10216
129150-59580 CAP N D=E52336
No cross-references recorded for this part yet.

Used in 13 places

Every catalog figure this part is placed in, the model(s) it applies to, and its reference/level/quantity.

Model(s)CatalogFigurePageRefLevQty
3JH3CE, 3JH3E, 3JH3E(EPA) 3JH3_E_EEPA_CE_2 Fig 29. FUEL PIPE & FUEL STRAINER 37 23-2 ▲ 1 1
3JH3CE, 3JH3E, 3JH3E(EPA) 3JH3_E_EEPA_CE Fig 29. FUEL PIPE & FUEL STRAINER 33 23-2 ▲ 1 1
Fig 30 3JH4E 3JH4E Fig 30. FUEL PIPE & FUEL STRAINER 36 23 1 1
3JH5E 3JH5E Fig 28. FUEL PIPE & FUEL STRAINER 32 10 1 1
4JH3-DTE, 4JH3-HTE 4JH3_HTE_DTE Fig 31. FUEL PIPE 33 21-1 ▲ 1 1
4JH3CE, 4JH3CE1, 4JH3E 4JH3_E_CE_CE1_TE_TCE Fig 41. FUEL PIPE(4JH3E) 48 23-2 ▲ 1 1
4JH3-TBE, 4JH3-TCE, 4JH3-TE 4JH3_E_CE_CE1_TE_TCE Fig 42. FUEL PIPE(4JH3-TE) 50 21-1 ▲ 1 1
4JH4AE 4JH4AE Fig 29. FUEL PIPE & FUEL STRAINER 34 10 1 1
Fig 31 4JH4E 4JH4E Fig 31. FUEL PIPE & FUEL STRAINER 37 23 1 1
4JH5E 4JH5E Fig 28. FUEL PIPE & FUEL STRAINER 32 10 1 1
4LH-HTE 4LH_TE_HTE_DTE_STE Fig 59. FUEL RETURN PIPE(4LH-TE,HTE) 82 4-2 ▲ 1 1
4LH-DTE 4LH_TE_HTE_DTE_STE Fig 60. FUEL RETURN PIPE(4LH-DTE) 83 4-2 ▲ 1 1
4LH-STE 4LH_TE_HTE_DTE_STE Fig 61. FUEL RETURN PIPE(4LH-STE) 85 3-1 ▲ 1 1
