MarineDieselXRef Yanmar
Yanmar › Part 129470-49810

129470-49810 Marine

GASKET, THERMOSTAT

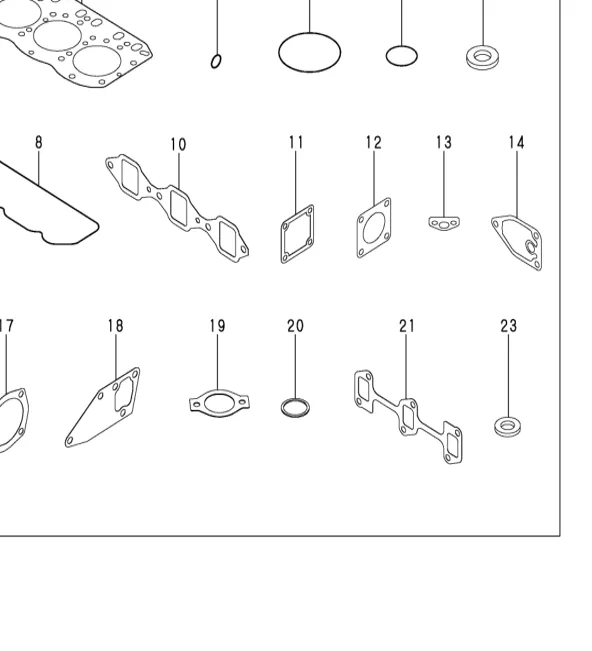

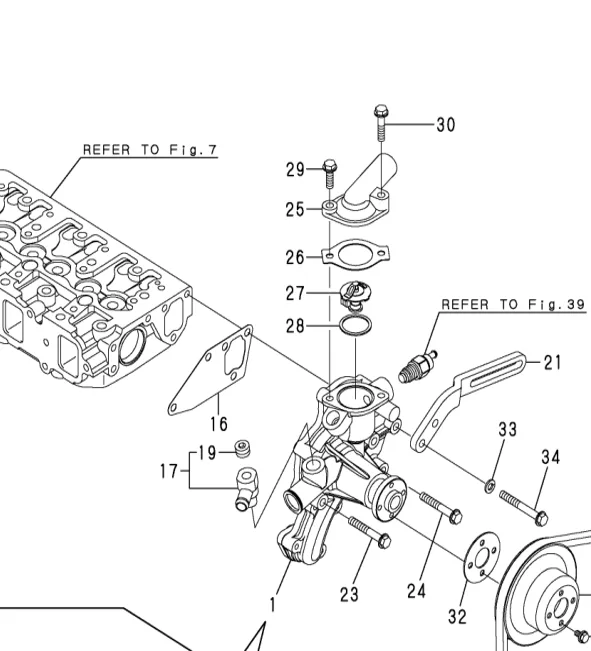

129470-49810 — GASKET, THERMOSTAT exploded diagram
Ref 15
Fig 16
3JH2_Z
129470-49810 — GASKET, THERMOSTAT exploded diagram
Ref 19
Fig 38
3JH2_Z
129470-49810 — GASKET, THERMOSTAT exploded diagram
Ref 19-1
Fig 61
4JH2_E_TE_HTE_DTE_UTEB_2
129470-49810 — GASKET, THERMOSTAT exploded diagram
Ref 28
Fig 18
3JH4E
129470-49810 — GASKET, THERMOSTAT exploded diagram
Ref 20
Fig 43
3JH4E
129470-49810 — GASKET, THERMOSTAT exploded diagram
Ref 28
Fig 20
4JH4_TE_HTE
129470-49810 — GASKET, THERMOSTAT exploded diagram
Ref 19-1
Fig 61
4JH2_E_TE_HTE_DTE_UTEB
129470-49810 — GASKET, THERMOSTAT exploded diagram
Ref 17
Fig 17
3JH3_E_EEPA_CE_2
129470-49810 — GASKET, THERMOSTAT exploded diagram
Ref 28
Fig 17
4JH4AE
129470-49810 — GASKET, THERMOSTAT exploded diagram
Ref 21
Fig 43
4JH4AE
129470-49810 — GASKET, THERMOSTAT exploded diagram
Ref 28
Fig 17
3JH5E
129470-49810 — GASKET, THERMOSTAT exploded diagram
Ref 28
Fig 17
4JH5E
129470-49810 — GASKET, THERMOSTAT exploded diagram
Ref 21
Fig 44
4JH5E
129470-49810 — GASKET, THERMOSTAT exploded diagram
Ref 17
Fig 17
3JH3_E_EEPA_CE

129470-49810 — Affiliate Parts Search

As an Amazon Associate I earn from qualifying purchases. Other links (eBay, AliExpress) are also affiliate links. They help pay for the site, at no extra cost to you. More

Fitted to

Engines, drives and generators whose parts catalogue lists this part. Open any for its exploded parts list.

Engines

Supersession

Superseded by
Part No.DescriptionCodeApplies
129150-49811 GASKET, THERMOSTAT R A=*2009.12
Replaces (older)
Part No.DescriptionCodeApplies
129150-49810 GASKET, THERMOSTAT N A=*1988.08; B=*1988.08; C=*1988.08; D=1988.11; D=E31928
No cross-references recorded for this part yet.

Used in 29 places

Every catalog figure this part is placed in, the model(s) it applies to, and its reference/level/quantity.

Model(s)CatalogFigurePageRefLevQty
Fig 16 3JH2, 3JH2Z 3JH2_Z Fig 16. COOLING FRESH WATER SYSTEM 19 15 1 1
3JH2, 3JH2-TE 3JH2CE_TCE_0CR10-G41800 Fig 16. COOLING FRESH WATER SYSTEM 20 15 1 1
Fig 38 3JH2 3JH2_Z Fig 38. REPAIR PART(OPTIONAL) 44 19 1 1
3JH2, 3JH2-TE 3JH2CE_TCE_0CR10-G41800 Fig 39. REPAIR SET(OPTIONAL) 45 25 1 1
Fig 17 3JH3CE, 3JH3E, 3JH3E(EPA) 3JH3_E_EEPA_CE_2 Fig 17. COOLING FRESH WATER PUMP 22 17 1 1
Fig 17 3JH3CE, 3JH3E, 3JH3E(EPA) 3JH3_E_EEPA_CE Fig 17. COOLING FRESH WATER PUMP 18 17 1 1
3JH3CE, 3JH3E, 3JH3E(EPA) 3JH3_E_EEPA_CE_2 Fig 47. SPARE PART(OPTIONAL) 57 19 2 1
3JH3CE, 3JH3E, 3JH3E(EPA) 3JH3_E_EEPA_CE Fig 47. SPARE PART(OPTIONAL) 52 19 2 1
3JH3CE, 3JH3E, 3JH3E(EPA) 3JH3_E_EEPA_CE_2 Fig 48. SPARE PART(EARTH FLOAT TYPE,OPTIONAL 58 18 2 1
3JH3CE, 3JH3E, 3JH3E(EPA) 3JH3_E_EEPA_CE Fig 48. SPARE PART(EARTH FLOAT TYPE,OP 53 18 2 1
Fig 18 3JH4E 3JH4E Fig 18. COOLING FRESH WATER PUMP 22 28 1 1
Fig 43 3JH4E 3JH4E Fig 43. GASKET SET(OPTIONAL) 49 20 2 1
Fig 17 3JH5E 3JH5E Fig 17. COOLING FRESH WATER PUMP 20 28 1 1
3JH5E 3JH5E Fig 44. GASKET SET(OPTIONAL) 52 20 2 1
4JH, 4JH-HT, 4JH-T 4JH_T_HT Fig 25. COOLING FRESH WATER PUMP 34 22-1 ▲ 1 1
4JH2-DTE, 4JH2-HTE, 4JH2-TE, 4JH2-UTE(B), 4JH2E 4JH2_E_TE_HTE_DTE_UTEB Fig 23. COOLING FRESH WATER PUMP 33 15-1 ▲ 1 1
Fig 61 4JH2-DTE, 4JH2-HTE, 4JH2-TE, 4JH2-UTE(B), 4JH2E 4JH2_E_TE_HTE_DTE_UTEB Fig 61. REPAIR SET 88 19-1 ▲ 2 1
4JH2-DTE, 4JH2-HTE, 4JH2-TE, 4JH2-UTE(B), 4JH2E 4JH2_E_TE_HTE_DTE_UTEB_2 Fig 23. COOLING FRESH WATER PUMP 33 15-1 ▲ 1 1
Fig 61 4JH2-DTE, 4JH2-HTE, 4JH2-TE, 4JH2-UTE(B), 4JH2E 4JH2_E_TE_HTE_DTE_UTEB_2 Fig 61. REPAIR SET 88 19-1 ▲ 2 1
4JH3-DTE, 4JH3-HTE 4JH3_HTE_DTE Fig 21. COOLING FRESH WATER PUMP 22 15 1 1
4JH3-TBE, 4JH3-TCE, 4JH3-TE, 4JH3CE, 4JH3CE1, 4JH3E 4JH3_E_CE_CE1_TE_TCE Fig 27. COOLING FRESH WATER PUMP 28 15 1 1
Fig 20 4JH4-HTE, 4JH4-TE 4JH4_TE_HTE Fig 20. COOLING FRESH WATER PUMP 24 28 1 1
4JH4-HTE, 4JH4-TE 4JH4_TE_HTE Fig 46. GASKET SET(OPTIONAL) 51 21 2 1
Fig 17 4JH4AE 4JH4AE Fig 17. COOLING FRESH WATER PUMP 20 28 1 1
Fig 43 4JH4AE 4JH4AE Fig 43. GASKET SET(OPTIONAL) 51 21 2 1
4JH4E 4JH4E Fig 18. COOLING FRESH WATER PUMP 21 28 1 1
4JH4E 4JH4E Fig 45. GASKET SET(OPTIONAL) 51 21 2 1
Fig 17 4JH5E 4JH5E Fig 17. COOLING FRESH WATER PUMP 20 28 1 1
Fig 44 4JH5E 4JH5E Fig 44. GASKET SET(OPTIONAL) 52 21 2 1
