Yanmar › Part 129486-42050

129486-42050 Marine + Industrial

GASKET, WATER PUMP

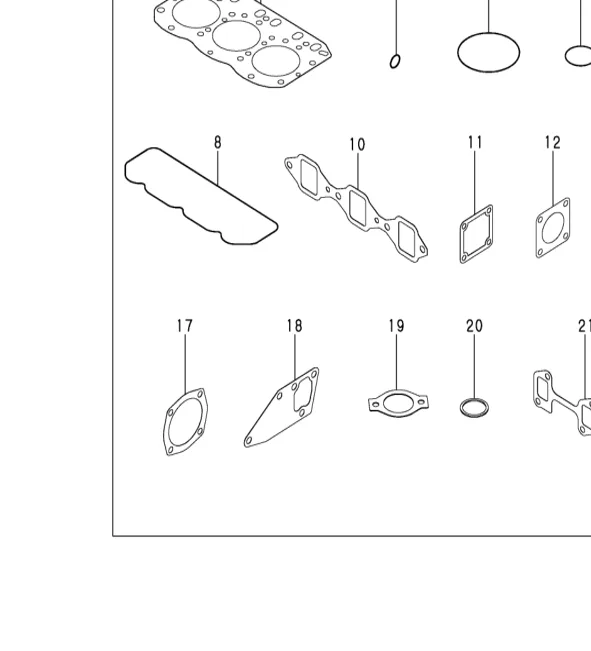

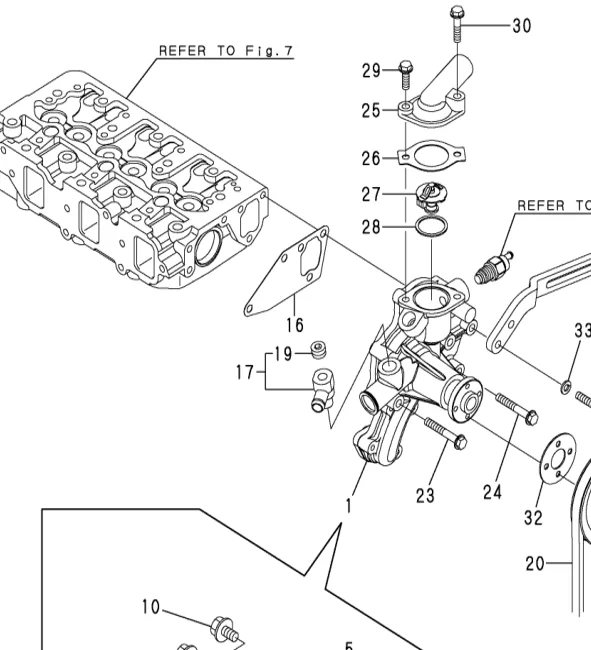

129486-42050 — GASKET, WATER PUMP exploded diagram
Ref 17
Fig 10
3TNV88-BPTS
129486-42050 — GASKET, WATER PUMP exploded diagram
Ref 23
Fig 17
3TNV88-BPTS
129486-42050 — GASKET, WATER PUMP exploded diagram
Ref 16
Fig 10
3TNV82A_BPYBD_BPYBC_BPYBU
129486-42050 — GASKET, WATER PUMP exploded diagram
Ref 16
Fig 18
3JH4E
129486-42050 — GASKET, WATER PUMP exploded diagram
Ref 18
Fig 43
3JH4E
129486-42050 — GASKET, WATER PUMP exploded diagram
Ref 16
Fig 18
4JH4E
129486-42050 — GASKET, WATER PUMP exploded diagram
Ref 19
Fig 45
4JH4E
129486-42050 — GASKET, WATER PUMP exploded diagram
Ref 16
Fig 20
4JH4_TE_HTE
129486-42050 — GASKET, WATER PUMP exploded diagram
Ref 16
Fig 17
4JH4AE
129486-42050 — GASKET, WATER PUMP exploded diagram
Ref 19
Fig 43
4JH4AE
129486-42050 — GASKET, WATER PUMP exploded diagram
Ref 16
Fig 17
3JH5E
129486-42050 — GASKET, WATER PUMP exploded diagram
Ref 16
Fig 17
4JH5E
129486-42050 — GASKET, WATER PUMP exploded diagram
Ref 19
Fig 44
4JH5E
129486-42050 — GASKET, WATER PUMP exploded diagram
Ref 13
Fig 17
3TNV82A_BDSA3_BDSA3T_BDSA3C
129486-42050 — GASKET, WATER PUMP exploded diagram
Ref 19
Fig 20
3TNV84T-BKWM

129486-42050 — Affiliate Parts Search

As an Amazon Associate I earn from qualifying purchases. Other links (eBay, AliExpress) are also affiliate links. They help pay for the site, at no extra cost to you. More

Fitted to

Engines, drives and generators whose parts catalogue lists this part. Open any for its exploded parts list.

Engines

Supersession

Replaces (older)
Part No.DescriptionCodeApplies
129150-42020 GASKET, WATER PUMP R A=*2002.10; B=*2002.10; A=*2002.10; B=*2002.10; C=*2002.10; D=*2002.10; E=*2002.10
No cross-references recorded for this part yet.

Used in 24 places

Every catalog figure this part is placed in, the model(s) it applies to, and its reference/level/quantity.

Model(s)CatalogFigurePageRefLevQty
Fig 10 3TNV82A-BPYBC, 3TNV82A-BPYBD, 3TNV82A-BPYBU 3TNV82A_BPYBD_BPYBC_BPYBU Fig 10. COOLING WATER SYSTEM (A)=3TNV82A-BPYBD 14 16 1 1
3TNV82A-BDSA3, 3TNV82A-BDSA3C, 3TNV82A-BDSA3T 3TNV82A_BDSA3_BDSA3T_BDSA3C Fig 10. COOLING WATER SYSTEM 14 31 1 1
Fig 17 3TNV82A-BDSA3, 3TNV82A-BDSA3C, 3TNV82A-BDSA3T 3TNV82A_BDSA3_BDSA3T_BDSA3C Fig 17. GASKET SET 22 13 2 1
3TNV82A-BPYBC, 3TNV82A-BPYBD, 3TNV82A-BPYBU 3TNV82A_BPYBD_BPYBC_BPYBU Fig 17. GASKET SET (A)=3TNV82A-BPYBD 22 23 2 1
Fig 20 3TNV84T-BKWM 3TNV84T-BKWM Fig 20. GASKET SET 25 19 2 1
Fig 10 3TNV88-BPTS 3TNV88-BPTS Fig 10. COOLING WATER SYSTEM 14 17 1 1
Fig 17 3TNV88-BPTS 3TNV88-BPTS Fig 17. GASKET SET 22 23 2 1
3JH40 3JH40 Fig 23. COOLING PUMP(FRESH WATER) 27 7 1 1
Fig 18 3JH4E 3JH4E Fig 18. COOLING FRESH WATER PUMP 22 16 1 1
Fig 43 3JH4E 3JH4E Fig 43. GASKET SET(OPTIONAL) 49 18 2 1
Fig 17 3JH5E 3JH5E Fig 17. COOLING FRESH WATER PUMP 20 16 1 1
3JH5E 3JH5E Fig 44. GASKET SET(OPTIONAL) 52 18 2 1
4JH3-DTE, 4JH3-HTE 4JH3_HTE_DTE Fig 21. COOLING FRESH WATER PUMP 22 18-1 ▲ 1 1
4JH3-TBE, 4JH3-TCE, 4JH3-TE, 4JH3CE, 4JH3CE1, 4JH3E 4JH3_E_CE_CE1_TE_TCE Fig 27. COOLING FRESH WATER PUMP 28 18-1 ▲ 1 1
Fig 20 4JH4-HTE, 4JH4-TE 4JH4_TE_HTE Fig 20. COOLING FRESH WATER PUMP 24 16 1 1
4JH4-HTE, 4JH4-TE 4JH4_TE_HTE Fig 46. GASKET SET(OPTIONAL) 51 19 2 1
4JH45, 4JH57 4JH_45_57 Fig 22. COOLING PUMP(FRESH WATER) 29 6 1 1
Fig 17 4JH4AE 4JH4AE Fig 17. COOLING FRESH WATER PUMP 20 16 1 1
Fig 43 4JH4AE 4JH4AE Fig 43. GASKET SET(OPTIONAL) 51 19 2 1
Fig 18 4JH4E 4JH4E Fig 18. COOLING FRESH WATER PUMP 21 16 1 1
Fig 45 4JH4E 4JH4E Fig 45. GASKET SET(OPTIONAL) 51 19 2 1
Fig 17 4JH5E 4JH5E Fig 17. COOLING FRESH WATER PUMP 20 16 1 1
Fig 44 4JH5E 4JH5E Fig 44. GASKET SET(OPTIONAL) 52 19 2 1
4JH110, 4JH80 4JH_80_110 Fig 29. COOLING PUMP(FRESH WATER) 36 6 1 1
