MarineDieselXRef Yanmar
Yanmar › Part 129795-49551

129795-49551 Marine + Industrial

GASKET

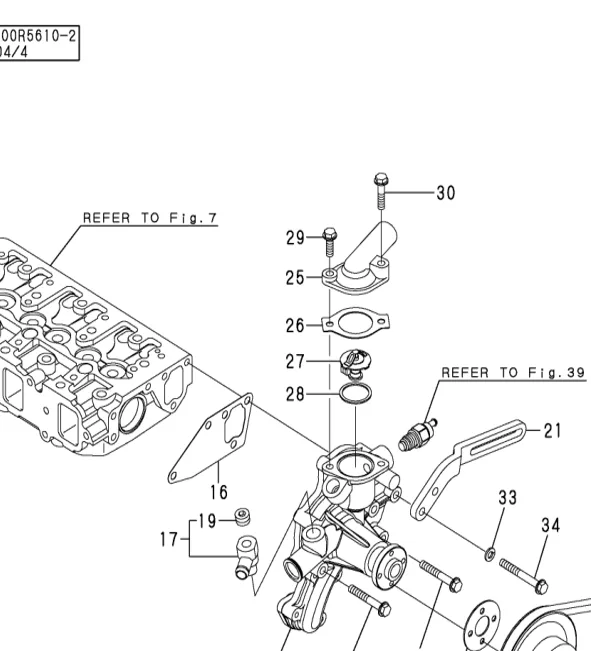

129795-49551 — GASKET exploded diagram
Ref 26
Fig 10
3TNV88-BPTS
129795-49551 — GASKET exploded diagram
Ref 29
Fig 10
3TNV82A_BPYBD_BPYBC_BPYBU
129795-49551 — GASKET exploded diagram
Ref 26
Fig 18
3JH4E
129795-49551 — GASKET exploded diagram
Ref 19
Fig 43
3JH4E
129795-49551 — GASKET exploded diagram
Ref 13
Fig 19
4TNV88_DSA_DSA2_DSA3_GGE
129795-49551 — GASKET exploded diagram
Ref 26
Fig 18
4JH4E
129795-49551 — GASKET exploded diagram
Ref 26
Fig 20
4JH4_TE_HTE
129795-49551 — GASKET exploded diagram
Ref 24
Fig 11
3TNE84-SA_3TNE84-G1A_3TNE84-G2A_3TNE84C-G1A
129795-49551 — GASKET exploded diagram
Ref 15
Fig 17
3JH3_E_EEPA_CE_2
129795-49551 — GASKET exploded diagram
Ref 16
Fig 48
3JH3_E_EEPA_CE_2
129795-49551 — GASKET exploded diagram
Ref 15
Fig 11
4TNE84_SA_G1A01_G2A01_ESA_EG1A
129795-49551 — GASKET exploded diagram
Ref 26
Fig 17
4JH4AE
129795-49551 — GASKET exploded diagram
Ref 20
Fig 43
4JH4AE
129795-49551 — GASKET exploded diagram
Ref 26
Fig 17
3JH5E
129795-49551 — GASKET exploded diagram
Ref 26
Fig 17
4JH5E
129795-49551 — GASKET exploded diagram
Ref 20
Fig 44
4JH5E
129795-49551 — GASKET exploded diagram
Ref 26
Fig 10
4TNV88-GMG
129795-49551 — GASKET exploded diagram
Ref 14
Fig 17
3TNV82A_BDSA3_BDSA3T_BDSA3C
129795-49551 — GASKET exploded diagram
Ref 28
Fig 12
3TNV84T-BMCU
129795-49551 — GASKET exploded diagram
Ref 33
Fig 16
3TNV84T-BMCU
129795-49551 — GASKET exploded diagram
Ref 29
Fig 13
3TNV84T-BKWM
129795-49551 — GASKET exploded diagram
Ref 22
Fig 20
3TNV84T-BKWM
129795-49551 — GASKET exploded diagram
Ref 17
Fig 47
3JH3_E_EEPA_CE
129795-49551 — GASKET exploded diagram
Ref 16
Fig 48
3JH3_E_EEPA_CE
129795-49551 — GASKET exploded diagram
Ref 13
Fig 27
4JH3_E_CE_CE1_TE_TCE
129795-49551 — GASKET exploded diagram
Ref 13
Fig 21
4JH3_HTE_DTE

129795-49551 — Affiliate Parts Search

As an Amazon Associate I earn from qualifying purchases. Other links (eBay, AliExpress) are also affiliate links. They help pay for the site, at no extra cost to you. More

Fitted to

Engines, drives and generators whose parts catalogue lists this part. Open any for its exploded parts list.

Engines

Supersession

Replaces (older)
Part No.DescriptionCodeApplies
129795-49550 GASKET N A=E27736
No cross-references recorded for this part yet.

Used in 52 places

Every catalog figure this part is placed in, the model(s) it applies to, and its reference/level/quantity.

Model(s)CatalogFigurePageRefLevQty
3TN75E-G1, 3TN75E-G2, 3TN82E-G1, 3TN82E-G2, 4TN82E-G1, 4TN82E-G2 3TN75E-G1_3TN75E-G2_3TN82E-G1_3TN82E-G2_4TN82E-G1_4TN82E-G2 Fig 22. COOLING WATER SYSTEM 31 21-1 ▲ 1 1
3TN75E-G1, 3TN75E-G2, 3TN82E-G1, 3TN82E-G2, 4TN82E-G1, 4TN82E-G2 3TN75E-G1_3TN75E-G2_3TN82E-G1_3TN82E-G2_4TN82E-G1_4TN82E-G2 Fig 34. GASKET SET(OPTIONAL) & TOOL 59 26-1 ▲ 2 1
3TN84L-RTBZ 3TN84L-RTBZ Fig 11. THERMOSTAT 15 2-1 ▲ 1 1
3TN84L-RTBZ 3TN84L-RTBZ Fig 19. GASKET SET & TOOLS 25 17-1 ▲ 2 1
Fig 11 3TNE84-G1A, 3TNE84-G2A, 3TNE84-SA, 3TNE84C-G1A 3TNE84-SA_3TNE84-G1A_3TNE84-G2A_3TNE84C-G1A Fig 11. COOLING WATER SYSTEM 17 24 1 1
3TNE84-G1A, 3TNE84-G2A, 3TNE84-SA, 3TNE84C-G1A 3TNE84-SA_3TNE84-G1A_3TNE84-G2A_3TNE84C-G1A Fig 22. GASKET SET 37 20 2 1
3TNE84T-EMP 3TNE84T-EMP Fig 12. COOLING WATER SYSTEM (A)=3TNE84T-EMP 16 17 1 1
3TNE84T-EMP 3TNE84T-EMP Fig 19. GASKET SET (A)=3TNE84T-EMP 24 20 2 1
3TNV82A-BDSA3, 3TNV82A-BDSA3C, 3TNV82A-BDSA3T 3TNV82A_BDSA3_BDSA3T_BDSA3C Fig 10. COOLING WATER SYSTEM 14 21 1 1
Fig 10 3TNV82A-BPYBC, 3TNV82A-BPYBD, 3TNV82A-BPYBU 3TNV82A_BPYBD_BPYBC_BPYBU Fig 10. COOLING WATER SYSTEM (A)=3TNV82A-BPYBD 14 29 1 1
Fig 17 3TNV82A-BDSA3, 3TNV82A-BDSA3C, 3TNV82A-BDSA3T 3TNV82A_BDSA3_BDSA3T_BDSA3C Fig 17. GASKET SET 22 14 2 1
3TNV82A-BPYBC, 3TNV82A-BPYBD, 3TNV82A-BPYBU 3TNV82A_BPYBD_BPYBC_BPYBU Fig 17. GASKET SET (A)=3TNV82A-BPYBD 22 26 2 1
Fig 12 3TNV84T-BMCU 3TNV84T-BMCU Fig 12. COOLING WATER SYSTEM 16 28 1 1
Fig 13 3TNV84T-BKWM 3TNV84T-BKWM Fig 13. COOLING WATER SYSTEM 17 29 1 1
Fig 16 3TNV84T-BMCU 3TNV84T-BMCU Fig 16. GASKET SET 21 33 2 1
Fig 20 3TNV84T-BKWM 3TNV84T-BKWM Fig 20. GASKET SET 25 22 2 1
Fig 10 3TNV88-BPTS 3TNV88-BPTS Fig 10. COOLING WATER SYSTEM 14 26 1 1
3TNV88-BPTS 3TNV88-BPTS Fig 17. GASKET SET 22 28 2 1
Fig 11 4TNE84-EG1A, 4TNE84-ESA, 4TNE84-G1A01, 4TNE84-G2A01, 4TNE84-SA 4TNE84_SA_G1A01_G2A01_ESA_EG1A Fig 11. COOLING WATER SYSTEM (A)=4TNE84-SA 15 15 1 1
4TNE84-EG1A, 4TNE84-ESA, 4TNE84-G1A01, 4TNE84-G2A01, 4TNE84-SA 4TNE84_SA_G1A01_G2A01_ESA_EG1A Fig 24. GASKET SET & TOOL(OPTIONAL) (A)=4TNE84-SA 32 21 2 1
4TNE88-PG 4TNE88-PG Fig 10. COOLING WATER SYSTEM (A)=4TNE88-PG 14 21 1 1
4TNE88-PG 4TNE88-PG Fig 18. GASKET SET (A)=4TNE88-PG 23 17 2 1
4TNV84T-DSA, 4TNV84T-DSA2, 4TNV84T-DSA3, 4TNV84T-GGE 4TNV84T_DSA_DSA2_DSA3_GGE Fig 13. COOLING WATER SYSTEM (A)=4TNV84T-DSA 17 27 1 1
4TNV84T-DSA, 4TNV84T-DSA2, 4TNV84T-DSA3, 4TNV84T-GGE 4TNV84T_DSA_DSA2_DSA3_GGE Fig 22. GASKET SET (A)=4TNV84T-DSA 26 13 2 1
Fig 10 4TNV88-GMG 4TNV88-GMG Fig 10. COOLING WATER SYSTEM (A)=4TNV88-GMG 14 26 1 1
4TNV88-DSA, 4TNV88-DSA2, 4TNV88-DSA3, 4TNV88-GGE 4TNV88_DSA_DSA2_DSA3_GGE Fig 11. COOLING WATER SYSTEM 15 27 1 1
4TNV88-GMG 4TNV88-GMG Fig 17. GASKET SET (A)=4TNV88-GMG 22 13 2 1
Fig 19 4TNV88-DSA, 4TNV88-DSA2, 4TNV88-DSA3, 4TNV88-GGE 4TNV88_DSA_DSA2_DSA3_GGE Fig 19. GASKET SET 23 13 2 1
3JH2, 3JH2Z 3JH2_Z Fig 16. COOLING FRESH WATER SYSTEM 19 13 1 1
Fig 17 3JH3CE, 3JH3E, 3JH3E(EPA) 3JH3_E_EEPA_CE_2 Fig 17. COOLING FRESH WATER PUMP 22 15 1 1
3JH3CE, 3JH3E, 3JH3E(EPA) 3JH3_E_EEPA_CE Fig 17. COOLING FRESH WATER PUMP 18 15 1 1
3JH3CE, 3JH3E, 3JH3E(EPA) 3JH3_E_EEPA_CE_2 Fig 47. SPARE PART(OPTIONAL) 57 17 2 1
Fig 47 3JH3CE, 3JH3E, 3JH3E(EPA) 3JH3_E_EEPA_CE Fig 47. SPARE PART(OPTIONAL) 52 17 2 1
Fig 48 3JH3CE, 3JH3E, 3JH3E(EPA) 3JH3_E_EEPA_CE_2 Fig 48. SPARE PART(EARTH FLOAT TYPE,OPTIONAL 58 16 2 1
Fig 48 3JH3CE, 3JH3E, 3JH3E(EPA) 3JH3_E_EEPA_CE Fig 48. SPARE PART(EARTH FLOAT TYPE,OP 53 16 2 1
3JH40 3JH40 Fig 23. COOLING PUMP(FRESH WATER) 27 12 1 1
Fig 18 3JH4E 3JH4E Fig 18. COOLING FRESH WATER PUMP 22 26 1 1
Fig 43 3JH4E 3JH4E Fig 43. GASKET SET(OPTIONAL) 49 19 2 1
Fig 17 3JH5E 3JH5E Fig 17. COOLING FRESH WATER PUMP 20 26 1 1
3JH5E 3JH5E Fig 44. GASKET SET(OPTIONAL) 52 19 2 1
Fig 21 4JH3-DTE, 4JH3-HTE 4JH3_HTE_DTE Fig 21. COOLING FRESH WATER PUMP 22 13 1 1
Fig 27 4JH3-TBE, 4JH3-TCE, 4JH3-TE, 4JH3CE, 4JH3CE1, 4JH3E 4JH3_E_CE_CE1_TE_TCE Fig 27. COOLING FRESH WATER PUMP 28 13 1 1
Fig 20 4JH4-HTE, 4JH4-TE 4JH4_TE_HTE Fig 20. COOLING FRESH WATER PUMP 24 26 1 1
4JH4-HTE, 4JH4-TE 4JH4_TE_HTE Fig 46. GASKET SET(OPTIONAL) 51 20 2 1
4JH45, 4JH57 4JH_45_57 Fig 22. COOLING PUMP(FRESH WATER) 29 11 1 1
Fig 17 4JH4AE 4JH4AE Fig 17. COOLING FRESH WATER PUMP 20 26 1 1
Fig 43 4JH4AE 4JH4AE Fig 43. GASKET SET(OPTIONAL) 51 20 2 1
Fig 18 4JH4E 4JH4E Fig 18. COOLING FRESH WATER PUMP 21 26 1 1
4JH4E 4JH4E Fig 45. GASKET SET(OPTIONAL) 51 20 2 1
Fig 17 4JH5E 4JH5E Fig 17. COOLING FRESH WATER PUMP 20 26 1 1
Fig 44 4JH5E 4JH5E Fig 44. GASKET SET(OPTIONAL) 52 20 2 1
4JH110, 4JH80 4JH_80_110 Fig 29. COOLING PUMP(FRESH WATER) 36 11 1 1
