Yanmar › Part 23414-170000

23414-170000 Marine

GASKET, 17X1.0

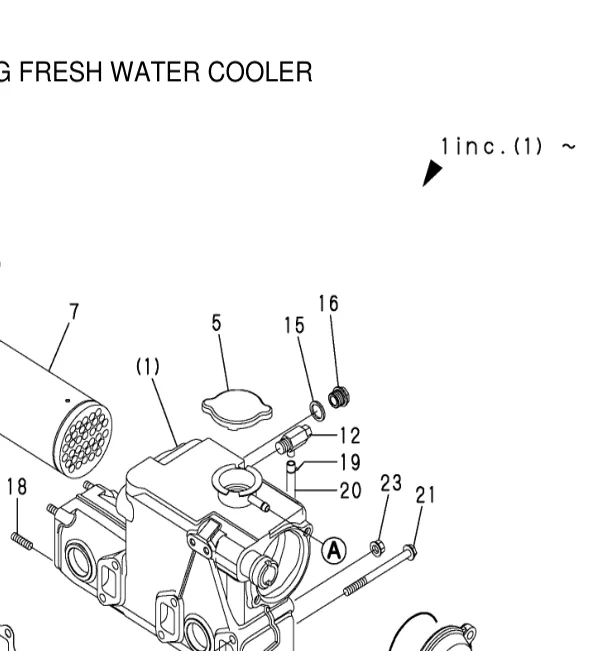

23414-170000 — GASKET, 17X1.0 exploded diagram
Ref 18
Fig 25
3JH40
23414-170000 — GASKET, 17X1.0 exploded diagram
Ref 15
Fig 19
3JH4E
23414-170000 — GASKET, 17X1.0 exploded diagram
Ref 15
Fig 19
4JH4E
23414-170000 — GASKET, 17X1.0 exploded diagram
Ref 17
Fig 24
4JH2_E_TE_HTE_DTE_UTEB
23414-170000 — GASKET, 17X1.0 exploded diagram
Ref 20
Fig 18
3JH3_E_EEPA_CE_2

23414-170000 — Affiliate Parts Search

As an Amazon Associate I earn from qualifying purchases. Other links (eBay, AliExpress) are also affiliate links. They help pay for the site, at no extra cost to you. More

Fitted to

Engines, drives and generators whose parts catalogue lists this part. Open any for its exploded parts list.

Engines

Aftermarket equivalents cross-ref

Third-party equivalents (Jabsco, Sierra, WIX, Mann…) — not OEM; verify before ordering. Usually cheaper than the marine dealer.

Equivalent P/NBrandDescriptionSourceConfidenceShop
DIN 7603 17x1.0 DIN 7603 / Cu copper sealing washer ID 17 x 1.0mm - Yanmar 'GASKET; 17X1.0' = copper washer ID 17mm x 1.0mm thick; DIN 7603 mcmaster.com confirmed

Used in 30 places

Every catalog figure this part is placed in, the model(s) it applies to, and its reference/level/quantity.

Model(s)CatalogFigurePageRefLevQty
3JH2, 3JH2-TE 3JH2CE_TCE_0CR10-G41800 Fig 17. COOLING FRESH WATER COOLER 21 8 1 1
3JH2, 3JH2Z 3JH2_Z Fig 17. COOLING FRESH WATER COOLER 20 15 3 1
Fig 18 3JH3CE, 3JH3E 3JH3_E_EEPA_CE_2 Fig 18. COOLING FRESH WATER COOLER 23 20 2 1
3JH3CE, 3JH3E 3JH3_E_EEPA_CE Fig 18. COOLING FRESH WATER COOLER 19 20 2 1
Fig 25 3JH40 3JH40 Fig 25. COOLER(FRESH WATER) 29 18 2 1
Fig 19 3JH4E 3JH4E Fig 19. COOLING FRESH WATER COOLER 23 15 2 1
3JH5E 3JH5E Fig 18. COOLING FRESH WATER COOLER 21 15 2 1
4JH, 4JH-HT, 4JH-T 4JH_T_HT Fig 26. COOLING FRESH WATER COOLER 35 21 2 1
Fig 24 4JH2E 4JH2_E_TE_HTE_DTE_UTEB Fig 24. COOLING FRESH WATER COOLER 34 17 3 1
Fig 24 4JH2-TE 4JH2_E_TE_HTE_DTE_UTEB Fig 24. COOLING FRESH WATER COOLER 34 31 3 1
Fig 24 4JH2-DTE, 4JH2-HTE, 4JH2-UTE(B) 4JH2_E_TE_HTE_DTE_UTEB Fig 24. COOLING FRESH WATER COOLER 34 37 3 1
4JH2E 4JH2_E_TE_HTE_DTE_UTEB_2 Fig 24. COOLING FRESH WATER COOLER 34 17 3 1
4JH2-TE 4JH2_E_TE_HTE_DTE_UTEB_2 Fig 24. COOLING FRESH WATER COOLER 34 31 3 1
4JH2-DTE, 4JH2-HTE, 4JH2-UTE(B) 4JH2_E_TE_HTE_DTE_UTEB_2 Fig 24. COOLING FRESH WATER COOLER 34 37 3 1
4JH3-DTE, 4JH3-HTE 4JH3_HTE_DTE Fig 22. COOLING FRESH WATER COOLER 23 6 3 1
4JH3-DTE, 4JH3-HTE 4JH3_HTE_DTE Fig 22. COOLING FRESH WATER COOLER 23 22 2 1
4JH3-TBE, 4JH3-TCE, 4JH3-TE, 4JH3CE, 4JH3CE1, 4JH3E 4JH3_E_CE_CE1_TE_TCE Fig 28. COOLING FRESH WATER COOLER 31 5 3 1
4JH3-TBE, 4JH3-TCE, 4JH3-TE, 4JH3CE, 4JH3CE1, 4JH3E 4JH3_E_CE_CE1_TE_TCE Fig 28. COOLING FRESH WATER COOLER 31 20 2 1
4JH4-HTE, 4JH4-TE 4JH4_TE_HTE Fig 21. COOLING FRESH WATER COOLER 25 26 2 1
4JH45, 4JH57 4JH_45_57 Fig 24. COOLER(FRESH WATER) 31 19 2 1
4JH4AE 4JH4AE Fig 18. COOLING FRESH WATER COOLER 21 15 2 1
Fig 19 4JH4E 4JH4E Fig 19. COOLING FRESH WATER COOLER 22 15 2 1
4JH5E 4JH5E Fig 18. COOLING FRESH WATER COOLER 21 15 2 1
4JH110, 4JH80 4JH_80_110 Fig 30. COOLER(FRESH WATER) 37 18 2 1
4LH-STE 4LH_TE_HTE_DTE_STE Fig 20. TURBINE(4LH-STE) 31 9 1 1
4LH-DTE, 4LH-HTE 4LH_TE_HTE_DTE_STE Fig 41. COOLING FRESH WATER COOLER 56 15 2 1
4LHA-DTE(P), 4LHA-DTZE(P), 4LHA-STE(P), 4LHA-STZE(P) 4LHA_STEP_STZEP_DTEP_DTZEP_HTEP_HTZEP Fig 13. EXHAUST MANIFOLD 20 10 1 1
4LHA-HTE(P), 4LHA-HTZE(P) 4LHA_STEP_STZEP_DTEP_DTZEP_HTEP_HTZEP Fig 32. C.F.W.COOLER(4LHA-HT(Z)E(P)) 41 15 2 1
4LV150, 4LV170, 4LV195 4LV_195_170_150_250_230 Fig 10. TURBINE 18 7 1 1
4LV230, 4LV250 4LV_195_170_150_250_230 Fig 65. (10A)TURBINE 19 20 1 1
