Yanmar › Part 23414-250000

23414-250000 Marine

GASKET 25,ROUND

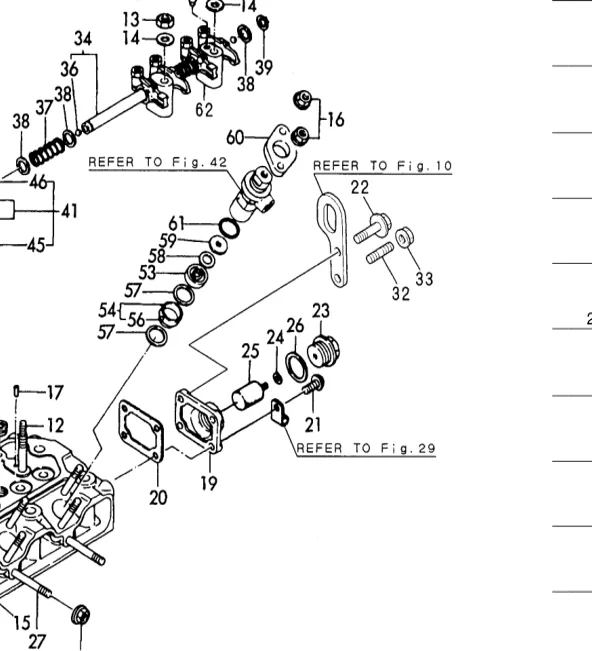

23414-250000 — GASKET 25,ROUND exploded diagram
Ref 7
Fig 15
3GM30_VE_B_C_F_FVE
23414-250000 — GASKET 25,ROUND exploded diagram
Ref 26
Fig 16
3GM30_VE_B_C_F_FVE
23414-250000 — GASKET 25,ROUND exploded diagram
Ref 26
Fig 14
3GM30-YEU_3GM30C-YEU_3GM30F-YEU_3GM30FC-YEU
23414-250000 — GASKET 25,ROUND exploded diagram
Ref 51
Fig 11
2QM20_3QM30_2QM_3QM
23414-250000 — GASKET 25,ROUND exploded diagram
Ref 4
Fig 16
3HM35_C_F

23414-250000 — Affiliate Parts Search

As an Amazon Associate I earn from qualifying purchases. Other links (eBay, AliExpress) are also affiliate links. They help pay for the site, at no extra cost to you. More

Fitted to

Engines, drives and generators whose parts catalogue lists this part. Open any for its exploded parts list.

Engines

Aftermarket equivalents cross-ref

Third-party equivalents (Jabsco, Sierra, WIX, Mann…) — not OEM; verify before ordering. Usually cheaper than the marine dealer.

Equivalent P/NBrandDescriptionSourceConfidenceShop
DIN 7603 25x1.0 DIN 7603 / Cu copper sealing washer ID 25 x 1.0mm - Yanmar 'GASKET; 25X1.0' = copper washer ID 25mm x 1.0mm thick; DIN 7603 mcmaster.com confirmed

Used in 16 places

Every catalog figure this part is placed in, the model(s) it applies to, and its reference/level/quantity.

Model(s)CatalogFigurePageRefLevQty
1GM 1GM_2GMF_3GMF_3GMD_3HM_3HMF Fig 11. CYLINDER HEAD 19 49 2 1
1GM 1GM_2GMF_3GMF_3GMD_3HM_3HMF Fig 65. GASKET KIT(OPTIONAL) 78 43 2 5
2GM20, 2GM20B, 2GM20C, 2GM20VE Yanmar 2GM20 Parts Catalog (ympdf3a) Fig 16. ANTI-CORROSIVE ZINC 7 2 1
2GM20, 2GM20B, 2GM20C, 2GM20VE Yanmar 2GM20 Parts Catalog (ympdf3a) Fig 17. CYLINDER HEAD 25 2 1
2GM20, 2GM20B, 2GM20C, 2GM20F, 2GM20FVE, 2GM20VE Yanmar 2GM20 Parts Catalog (ympdf3a) Fig 94. GASKET SET(OPTIONAL) 22 2 5
Fig 14 3GM30, 3GM30-YEU, 3GM30C-YEU 3GM30-YEU_3GM30C-YEU_3GM30F-YEU_3GM30FC-YEU Fig 14. CYLINDER HEAD 21 26 2 1
Fig 15 3GM30, 3GM30B, 3GM30C, 3GM30VE 3GM30_VE_B_C_F_FVE Fig 15. ANTI-CORROSIVE ZINC 23 7 2 1
Fig 16 3GM30, 3GM30B, 3GM30C, 3GM30VE 3GM30_VE_B_C_F_FVE Fig 16. CYLINDER HEAD 24 26 2 1
3GM30, 3GM30-YEU, 3GM30C-YEU, 3GM30F-YEU, 3GM30FC-YEU 3GM30-YEU_3GM30C-YEU_3GM30F-YEU_3GM30FC-YEU Fig 84. GASKET SET(OPTIONAL) 94 24 2 5
3GM30, 3GM30B, 3GM30C, 3GM30F, 3GM30FVE, 3GM30VE 3GM30_VE_B_C_F_FVE Fig 91. GASKET SET(OPTIONAL) 100 24 2 5
Fig 16 3HM35C 3HM35_C_F Fig 16. ANTI-CORROSIVE ZINC 17 4 2 1
3HM35C, 3HM35F 3HM35_C_F Fig 87. GASKET SET 88 21 2 5
3QM 2QM20_3QM30_2QM_3QM Fig 3. CYLINDER HEAD 7 31 1
Fig 11 3QM 2QM20_3QM30_2QM_3QM Fig 11. C.F.W.PUMP & C.F.W.COOLER 21 51 3 1
3QM 2QM20_3QM30_2QM_3QM Fig 12. COOLING WATER SYSTEM 23 15 2
3QM 2QM20_3QM30_2QM_3QM Fig 27. PACKING KIT(OPTIONAL) 47 48 2 5
