Yanmar › Part 24311-000100

24311-000100 Marine

O-RING, 1AP10.0

24311-000100 — O-RING, 1AP10.0 exploded diagram
Ref 13
Fig 8
ZT_350_370
24311-000100 — O-RING, 1AP10.0 exploded diagram
Ref 56
Fig 31
ZT_350_370

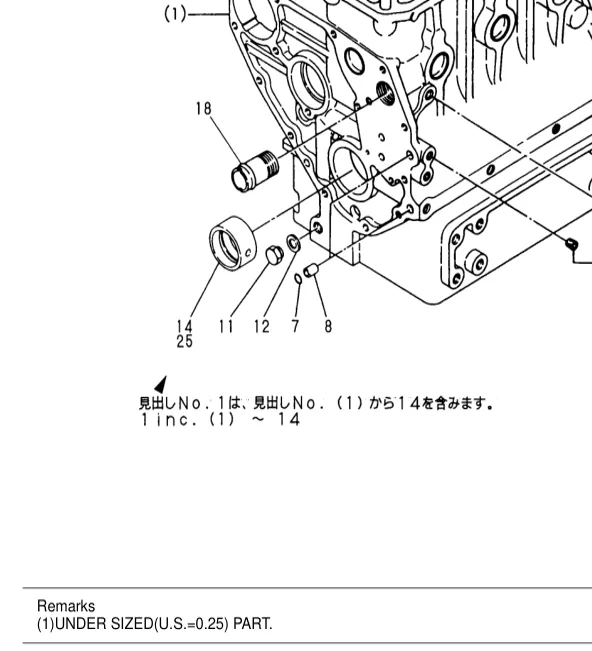

24311-000100 — O-RING, 1AP10.0 exploded diagram
Ref 7
Fig 2
3GM30-YEU_3GM30C-YEU_3GM30F-YEU_3GM30FC-YEU
24311-000100 — O-RING, 1AP10.0 exploded diagram
Ref 3
Fig 6
SD40_SD40-4T_SD50_SD50-4T
24311-000100 — O-RING, 1AP10.0 exploded diagram
Ref 9
Fig 1
3HM35_C_F

24311-000100 — Affiliate Parts Search

As an Amazon Associate I earn from qualifying purchases. Other links (eBay, AliExpress) are also affiliate links. They help pay for the site, at no extra cost to you. More

Fitted to

Engines, drives and generators whose parts catalogue lists this part. Open any for its exploded parts list.

Engines Saildrives & gearboxes

OEM interchange

Other OEM part numbers for the same part — order from any of these makers or their dealers.

Aftermarket equivalents cross-ref

Third-party equivalents (Jabsco, Sierra, WIX, Mann…) — not OEM; verify before ordering. Usually cheaper than the marine dealer.

Equivalent P/NBrandDescriptionSourceConfidenceShop
JIS B2401 P10 JIS B2401 P-series O-ring - JIS P10 NBR CS~1.9mm; Yanmar code O-RING; 1AP10.0 gallagherseals.com likely

Used in 25 places

Every catalog figure this part is placed in, the model(s) it applies to, and its reference/level/quantity.

Model(s)CatalogFigurePageRefLevQty
KMH40A Yanmar KMH40A Parts Catalog (inpdf168) Fig 12. ELECTRIC TROLLING(OPTIONAL) 38 3 2
KMH40A, KMH41A Yanmar KMH40A Parts Catalog (inpdf168) Fig 12. ELECTRIC TROLLING(OPTIONAL) 38-1 ▲ 3 1
KMH40A, KMH41A Yanmar KMH40A Parts Catalog (inpdf168) Fig 12. ELECTRIC TROLLING(OPTIONAL) 4 1 1
SD20, SD30, SD31 SD_20_30_31 Fig 7. SHIFT LEVER(NEW) 11 17 2 1
Fig 6 SD40, SD40-4T, SD50, SD50-4T SD40_SD40-4T_SD50_SD50-4T Fig 6. LUB.OIL WASTE PUMP 9 3 1 1
ZT350 ZT_350_370 Fig 7. CASE PLATE & CABLE(ZT350/SOLENOID TYPE) (A)=ZT350 15 37 3 1
Fig 8 ZT350, ZT370 ZT_350_370 Fig 8. SHIFT CABLE(MECHANICAL TYPE) (A)=ZT350 18 13 2 1
ZT350, ZT370 ZT_350_370 Fig 9. SHIFT CABLE(SOLENOID TYPE) (A)=ZT350 19 11 2 1
Fig 31 ZT370 ZT_350_370 Fig 31. (7A)CASE PLATE & CABLE(ZT370/SOLENOID TYPE) (A)=ZT350 17 56 3 1
1GM 1GM_2GMF_3GMF_3GMD_3HM_3HMF Fig 1. CYLINDER BLOCK(1,2GM(F)) 7 15 2 2
1GM 1GM_2GMF_3GMF_3GMD_3HM_3HMF Fig 2. CYLINDER BLOCK 9 15 2 2
1GM 1GM_2GMF_3GMF_3GMD_3HM_3HMF Fig 65. GASKET KIT(OPTIONAL) 78 44 2 2
2GM20, 2GM20B, 2GM20C, 2GM20VE Yanmar 2GM20 Parts Catalog (ympdf3a) Fig 1. CYLINDER BLOCK 8 2 2
2GM20F, 2GM20FVE Yanmar 2GM20 Parts Catalog (ympdf3a) Fig 2. CYLINDER BLOCK 8 2 2
2GM20, 2GM20B, 2GM20C, 2GM20F, 2GM20FVE, 2GM20VE Yanmar 2GM20 Parts Catalog (ympdf3a) Fig 94. GASKET SET(OPTIONAL) 23 2 2
3GM30, 3GM30-YEU, 3GM30C-YEU 3GM30-YEU_3GM30C-YEU_3GM30F-YEU_3GM30FC-YEU Fig 1. CYLINDER BLOCK 8 7 2 2
3GM30, 3GM30B, 3GM30C, 3GM30VE 3GM30_VE_B_C_F_FVE Fig 1. CYLINDER BLOCK 9 8 2 2
Fig 2 3GM30, 3GM30F-YEU, 3GM30FC-YEU 3GM30-YEU_3GM30C-YEU_3GM30F-YEU_3GM30FC-YEU Fig 2. CYLINDER BLOCK 9 7 2 2
3GM30F, 3GM30FVE 3GM30_VE_B_C_F_FVE Fig 2. CYLINDER BLOCK 10 8 2 2
3GM30, 3GM30-YEU, 3GM30C-YEU, 3GM30F-YEU, 3GM30FC-YEU 3GM30-YEU_3GM30C-YEU_3GM30F-YEU_3GM30FC-YEU Fig 84. GASKET SET(OPTIONAL) 94 25 2 2
3GM30, 3GM30B, 3GM30C, 3GM30F, 3GM30FVE, 3GM30VE 3GM30_VE_B_C_F_FVE Fig 91. GASKET SET(OPTIONAL) 100 25 2 2
Fig 1 3HM35C 3HM35_C_F Fig 1. CYLINDER BLOCK 2 9 2 2
3HM35F 3HM35_C_F Fig 2. CYLINDER BLOCK 3 9 2 2
3HM35C, 3HM35F 3HM35_C_F Fig 87. GASKET SET 88 22 2 2
4LV150, 4LV170, 4LV195, 4LV230, 4LV250 4LV_195_170_150_250_230 Fig 64. ELECTRONIC TROLLING(TYPE-C/OPTIONAL) 82 47 3 1
