Yanmar › Part 24311-000700

24311-000700 Marine

O-RING, 1AP70.0

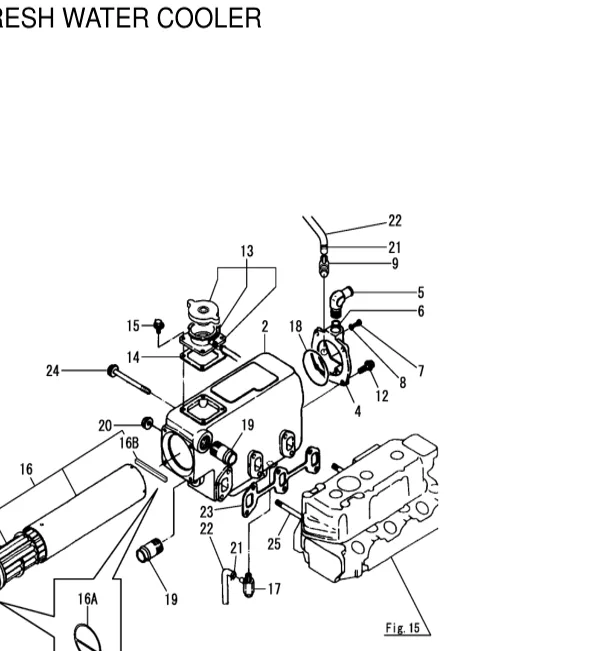

24311-000700 — O-RING, 1AP70.0 exploded diagram
Ref 21
Fig 35
3GM30_VE_B_C_F_FVE
24311-000700 — O-RING, 1AP70.0 exploded diagram
Ref 23
Fig 28
1GM_2GMF_3GMF_3GMD_3HM_3HMF
24311-000700 — O-RING, 1AP70.0 exploded diagram
Ref 23
Fig 29
1GM_2GMF_3GMF_3GMD_3HM_3HMF
24311-000700 — O-RING, 1AP70.0 exploded diagram
Ref 18
Fig 33
3GM30-YEU_3GM30C-YEU_3GM30F-YEU_3GM30FC-YEU
24311-000700 — O-RING, 1AP70.0 exploded diagram
Ref 22
Fig 35
3HM35_C_F

24311-000700 — Affiliate Parts Search

As an Amazon Associate I earn from qualifying purchases. Other links (eBay, AliExpress) are also affiliate links. They help pay for the site, at no extra cost to you. More

Fitted to

Engines, drives and generators whose parts catalogue lists this part. Open any for its exploded parts list.

Engines

Aftermarket equivalents cross-ref

Third-party equivalents (Jabsco, Sierra, WIX, Mann…) — not OEM; verify before ordering. Usually cheaper than the marine dealer.

Equivalent P/NBrandDescriptionSourceConfidenceShop
JIS B2401 P70 JIS B2401 P-series O-ring - JIS P70 NBR CS~3.5mm; Yanmar code O-RING; 1AP70.0 gallagherseals.com likely

Used in 13 places

Every catalog figure this part is placed in, the model(s) it applies to, and its reference/level/quantity.

Model(s)CatalogFigurePageRefLevQty
Fig 28 1GM 1GM_2GMF_3GMF_3GMD_3HM_3HMF Fig 28. COOLING FRESH WATER COOLER 39 23 2 2
Fig 29 1GM 1GM_2GMF_3GMF_3GMD_3HM_3HMF Fig 29. COOLING FRESH WATER COOLER(3HMF) 40 23 2 2
1GM 1GM_2GMF_3GMF_3GMD_3HM_3HMF Fig 65. GASKET KIT(OPTIONAL) 78 52 2 2
1GM 1GM_2GMF_3GMF_3GMD_3HM_3HMF Fig 75. COOLING FRESH WATER PUMP 89 29 2 2
2GM20F, 2GM20FVE Yanmar 2GM20 Parts Catalog (ympdf3a) Fig 36. COOLING FRESH WATER COOLER 20 2 2
2GM20, 2GM20B, 2GM20C, 2GM20F, 2GM20FVE, 2GM20VE Yanmar 2GM20 Parts Catalog (ympdf3a) Fig 94. GASKET SET(OPTIONAL) 25 2 2
Fig 33 3GM30, 3GM30F-YEU, 3GM30FC-YEU 3GM30-YEU_3GM30C-YEU_3GM30F-YEU_3GM30FC-YEU Fig 33. COOLING FRESH WATER COOLER 42 18 2 2
Fig 35 3GM30F, 3GM30FVE 3GM30_VE_B_C_F_FVE Fig 35. COOLING FRESH WATER COOLER 44 21 2 2
3GM30, 3GM30-YEU, 3GM30C-YEU, 3GM30F-YEU, 3GM30FC-YEU 3GM30-YEU_3GM30C-YEU_3GM30F-YEU_3GM30FC-YEU Fig 84. GASKET SET(OPTIONAL) 94 27 2 2
3GM30, 3GM30B, 3GM30C, 3GM30F, 3GM30FVE, 3GM30VE 3GM30_VE_B_C_F_FVE Fig 91. GASKET SET(OPTIONAL) 100 27 2 2
Fig 35 3HM35F 3HM35_C_F Fig 35. COOLING FRESH WATER COOLER 36 22 2 2
3HM35C, 3HM35F 3HM35_C_F Fig 87. GASKET SET 88 24 2 2
4LHA-DTE(P), 4LHA-STE(P) 4LHA_STEP_STZEP_DTEP_DTZEP_HTEP_HTZEP Fig 70. REMOTE LUB.OIL STRAINER(OPTIONAL) 92 8 1 1
