Yanmar › Part 26022-050122

26022-050122 Marine + Industrial

SCREW, M5X12

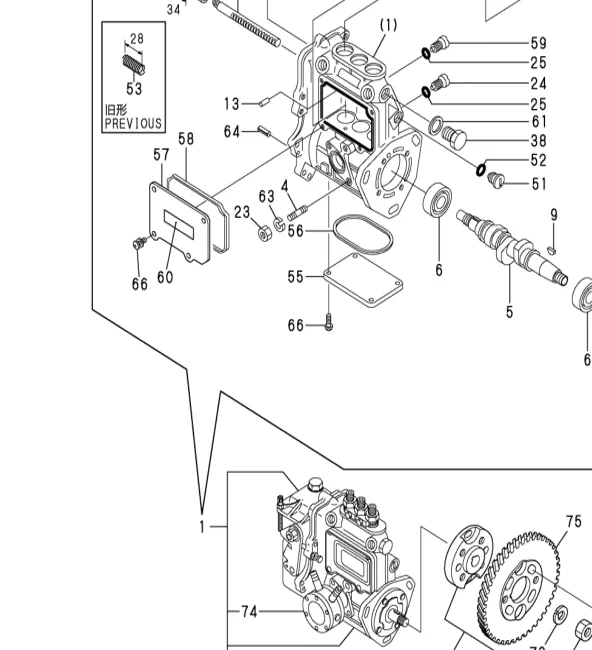

26022-050122 — SCREW, M5X12 exploded diagram
Ref 86
Fig 19
2YM15
26022-050122 — SCREW, M5X12 exploded diagram
Ref 89
Fig 20
3YM30
26022-050122 — SCREW, M5X12 exploded diagram
Ref 66
Fig 25
3JH4E
26022-050122 — SCREW, M5X12 exploded diagram
Ref 62
Fig 26
4JH4E
26022-050122 — SCREW, M5X12 exploded diagram
Ref 66-1
Fig 24
3JH3_E_EEPA_CE_2
26022-050122 — SCREW, M5X12 exploded diagram
Ref 89
Fig 20
3YM20
26022-050122 — SCREW, M5X12 exploded diagram
Ref 99
Fig 18
3YM30AE
26022-050122 — SCREW, M5X12 exploded diagram
Ref 62-1
Fig 35
4JH3_E_CE_CE1_TE_TCE

26022-050122 — Affiliate Parts Search

As an Amazon Associate I earn from qualifying purchases. Other links (eBay, AliExpress) are also affiliate links. They help pay for the site, at no extra cost to you. More

Fitted to

Engines, drives and generators whose parts catalogue lists this part. Open any for its exploded parts list.

Engines

Supersession

Superseded by
Part No.DescriptionCodeApplies
26476-050102 SCREW, TAPPING M5X10 R B=*1990.02
Replaces (older)
Part No.DescriptionCodeApplies
26022-050102 SCREW, M5X10 N A=*2000.01; B=E/#A00838; C=*2000.01; A=E/#21367; B=E/#21367; A=E18241; B=E18212; C=E18465; D=E30053; E=E18417
No cross-references recorded for this part yet.

Used in 16 places

Every catalog figure this part is placed in, the model(s) it applies to, and its reference/level/quantity.

Model(s)CatalogFigurePageRefLevQty
4TNE106-G1A, 4TNE106-SA, 4TNE106T-G1A, 4TNE106T-SA 4TNE106-G1A-SA Parts Catalog Fig 4. CYLINDER HEAD & BONNET 1 45 1
4TNE84-EG1A, 4TNE84-ESA, 4TNE84-G1A01, 4TNE84-G2A01, 4TNE84-SA 4TNE84_SA_G1A01_G2A01_ESA_EG1A Fig 13. FUEL INJECTION PUMP (A)=4TNE84-SA 18 103-1 ▲ 2 11
Fig 19 2YM15 2YM15 Fig 19. FUEL INJECTION PUMP 23 86 2 8
3JH2, 3JH2-TE 3JH2CE_TCE_0CR10-G41800 Fig 18. FUEL INJECTION PUMP 22 64-1 ▲ 2 8
Fig 24 3JH3CE, 3JH3E, 3JH3E(EPA) 3JH3_E_EEPA_CE_2 Fig 24. FUEL INJECTION PUMP 30 66-1 ▲ 3 8
3JH3CE, 3JH3E, 3JH3E(EPA) 3JH3_E_EEPA_CE Fig 24. FUEL INJECTION PUMP 26 66-1 ▲ 3 8
Fig 25 3JH4E 3JH4E Fig 25. FUEL INJECTION PUMP 29 66 3 8
Fig 20 3YM20 3YM20 Fig 20. FUEL INJECTION PUMP 27 89 2 8
Fig 18 3YM30, 3YM30AE 3YM30AE Fig 18. FUEL INJECTION PUMP 21 99 2 8
Fig 20 3YM30 3YM30 Fig 20. FUEL INJECTION PUMP 24 89 2 8
4JH2-UTE(B) 4JH2_E_TE_HTE_DTE_UTEB Fig 40. SPEED REMOTE CONTROL DEVICE 55 28 1 2
4JH2-UTE(B) 4JH2_E_TE_HTE_DTE_UTEB_2 Fig 40. SPEED REMOTE CONTROL DEVICE 55 28 1 2
Fig 35 4JH3CE, 4JH3CE1, 4JH3E 4JH3_E_CE_CE1_TE_TCE Fig 35. FUEL INJECTION PUMP(4JH3E) 40 62-1 ▲ 2 11
Fig 26 4JH4E 4JH4E Fig 26. FUEL INJECTION PUMP 30 62 3 11
4LH-HTE 4LH_TE_HTE_DTE_STE Fig 9. B0NNET & BREATHER 17 7 2 11
4LH-HTE 4LH_TE_HTE_DTE_STE Fig 64. ENGINE STOP DEVICE 90 9 1 2
