MarineDieselXRef Yanmar
Yanmar › Part 26106-080652

26106-080652 Marine + Industrial

BOLT, M8X 65 PLATED

26106-080652 — BOLT, M8X 65 PLATED exploded diagram
Ref 9
Fig 14
3TN66L-UT
26106-080652 — BOLT, M8X 65 PLATED exploded diagram
Ref 30
Fig 10
3TNV88-BPTS
26106-080652 — BOLT, M8X 65 PLATED exploded diagram
Ref 35
Fig 19
3TNV82A_BPYBD_BPYBC_BPYBU
26106-080652 — BOLT, M8X 65 PLATED exploded diagram
Ref 7
Fig 41
3GM30_VE_B_C_F_FVE
26106-080652 — BOLT, M8X 65 PLATED exploded diagram
Ref 20
Fig 14
3YM30
26106-080652 — BOLT, M8X 65 PLATED exploded diagram
Ref 34
Fig 18
3JH4E

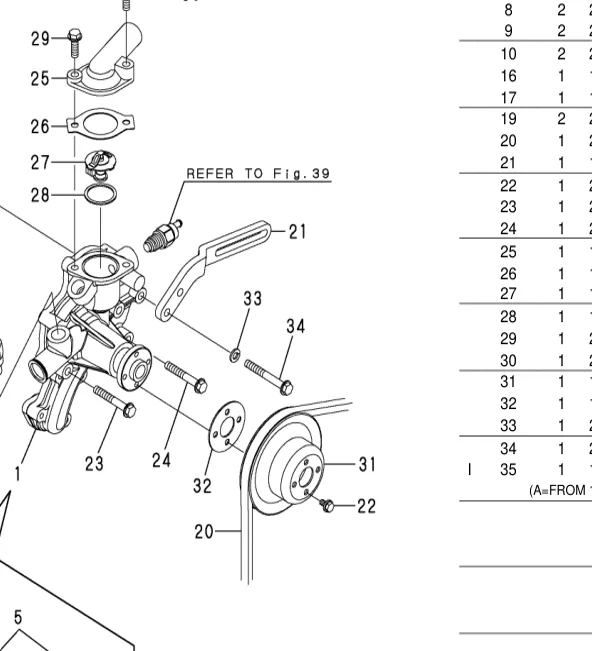

26106-080652 — BOLT, M8X 65 PLATED exploded diagram
Ref 34
Fig 18
4JH4E
26106-080652 — BOLT, M8X 65 PLATED exploded diagram
Ref 16
Fig 28
4JH4_TE_HTE
26106-080652 — BOLT, M8X 65 PLATED exploded diagram
Ref 30
Fig 37
4JH4_TE_HTE
26106-080652 — BOLT, M8X 65 PLATED exploded diagram
Ref 9
Fig 31
4JH-DTE
26106-080652 — BOLT, M8X 65 PLATED exploded diagram
Ref 10
Fig 39
4LH_TE_HTE_DTE_STE
26106-080652 — BOLT, M8X 65 PLATED exploded diagram
Ref 43
Fig 9
4LHA_STEP_STZEP_DTEP_DTZEP_HTEP_HTZEP
26106-080652 — BOLT, M8X 65 PLATED exploded diagram
Ref 43
Fig 10
4LHA_STEP_STZEP_DTEP_DTZEP_HTEP_HTZEP
26106-080652 — BOLT, M8X 65 PLATED exploded diagram
Ref 15
Fig 36
4LHA_STEP_STZEP_DTEP_DTZEP_HTEP_HTZEP
26106-080652 — BOLT, M8X 65 PLATED exploded diagram
Ref 5
Fig 6
3TNE84T-EMP
26106-080652 — BOLT, M8X 65 PLATED exploded diagram
Ref 31
Fig 13
3TNV84T-BKWM
26106-080652 — BOLT, M8X 65 PLATED exploded diagram
Ref 6
Fig 38
3GM30-YEU_3GM30C-YEU_3GM30F-YEU_3GM30FC-YEU
26106-080652 — BOLT, M8X 65 PLATED exploded diagram
Ref 6
Fig 40
3HM35_C_F
26106-080652 — BOLT, M8X 65 PLATED exploded diagram
Ref 15
Fig 36
3JH3_E_EEPA_CE
26106-080652 — BOLT, M8X 65 PLATED exploded diagram
Ref 10
Fig 36
4JH3_E_CE_CE1_TE_TCE
26106-080652 — BOLT, M8X 65 PLATED exploded diagram
Ref 15
Fig 49
4JH3_E_CE_CE1_TE_TCE
26106-080652 — BOLT, M8X 65 PLATED exploded diagram
Ref 10
Fig 28
4JH3_HTE_DTE
26106-080652 — BOLT, M8X 65 PLATED exploded diagram
Ref 28
Fig 37
4JH3_HTE_DTE

26106-080652 — Affiliate Parts Search

As an Amazon Associate I earn from qualifying purchases. Other links (eBay, AliExpress) are also affiliate links. They help pay for the site, at no extra cost to you. More

Fitted to

Engines, drives and generators whose parts catalogue lists this part. Open any for its exploded parts list.

Engines Saildrives & gearboxes

Supersession

Superseded by
Part No.DescriptionCodeApplies
26014-080702 BOLT, M8X 70 N A=E16897
Replaces (older)
Part No.DescriptionCodeApplies
26106-080602 BOLT, M8X 60 PLATED A=*1984.06; B=*1984.06
No cross-references recorded for this part yet.

Used in 57 places

Every catalog figure this part is placed in, the model(s) it applies to, and its reference/level/quantity.

Model(s)CatalogFigurePageRefLevQty
KMH40A, KMH41A Yanmar KMH40A Parts Catalog (inpdf168) Fig 2. CASE PLATE & HYD. OIL PUMP 32 1 4
Fig 14 3TN66L-UT 3TN66L-UT Fig 14. FUEL LINE 18 9 1 1
3TN75E-G1, 3TN75E-G2, 3TN82E-G1, 3TN82E-G2, 4TN82E-G1, 4TN82E-G2 3TN75E-G1_3TN75E-G2_3TN82E-G1_3TN82E-G2_4TN82E-G1_4TN82E-G2 Fig 27. FUEL STRAINER 43 26 1 1
Fig 6 3TNE84T-EMP 3TNE84T-EMP Fig 6. EXHAUST MANIFOLD & SILENCER (A)=3TNE84T-EMP 10 5 1 1
3TNV82A-BPYBC, 3TNV82A-BPYBD 3TNV82A_BPYBD_BPYBC_BPYBU Fig 16. GENERATOR (A)=3TNV82A-BPYBD 21 34 1 1
Fig 19 3TNV82A-BPYBU 3TNV82A_BPYBD_BPYBC_BPYBU Fig 19. (16A)GENERATOR (A)=3TNV82A-BPYBD 25 35 1 1
Fig 13 3TNV84T-BKWM 3TNV84T-BKWM Fig 13. COOLING WATER SYSTEM 17 31 1 1
Fig 10 3TNV88-BPTS 3TNV88-BPTS Fig 10. COOLING WATER SYSTEM 14 30 1 1
2GM20F, 2GM20FVE Yanmar 2GM20 Parts Catalog (ympdf3a) Fig 42. THERMOSTAT 7 1 1
2GM20B Yanmar 2GM20 Parts Catalog (ympdf3a) Fig 67. CLUTCH 6-1 ▲ 1 8
2YM15 2YM15 Fig 14. COOLING FRESH WATER PUMP 18 20 1 1
Fig 38 3GM30, 3GM30F-YEU, 3GM30FC-YEU 3GM30-YEU_3GM30C-YEU_3GM30F-YEU_3GM30FC-YEU Fig 38. THERMOSTAT 47 6 1 1
Fig 41 3GM30F, 3GM30FVE 3GM30_VE_B_C_F_FVE Fig 41. THERMOSTAT 50 7 1 1
Fig 40 3HM35F 3HM35_C_F Fig 40. THERMOSTAT 41 6 1 1
3JH2, 3JH2Z 3JH2_Z Fig 16. COOLING FRESH WATER SYSTEM 19 11 1 1
3JH2, 3JH2-TE 3JH2CE_TCE_0CR10-G41800 Fig 16. COOLING FRESH WATER SYSTEM 20 11 1 1
3JH3CE, 3JH3E, 3JH3E(EPA) 3JH3_E_EEPA_CE_2 Fig 36. GENERATOR(12V-60A,NEW) 45 15 1 1
Fig 36 3JH3CE, 3JH3E, 3JH3E(EPA) 3JH3_E_EEPA_CE Fig 36. GENERATOR(12V-60A,NEW) 41 15 1 1
3JH40 3JH40 Fig 39. ALTERNATOR(EARTH TYPE) 43 6 1 1
Fig 18 3JH4E 3JH4E Fig 18. COOLING FRESH WATER PUMP 22 34 1 1
3JH5E 3JH5E Fig 48. (35A)GENERATOR(12V-120A)(VALEO: FROM E12749) 40 11 1 1
3YM20 3YM20 Fig 14. COOLING PUMP(FRESH WATER) 19 20 1 1
Fig 14 3YM30 3YM30 Fig 14. COOLING FRESH WATER PUMP 18 20 1 1
3YM30, 3YM30AE 3YM30AE Fig 14. COOLING FRESH WATER PUMP 17 20 1 1
4JH, 4JH-HT, 4JH-T 4JH_T_HT Fig 25. COOLING FRESH WATER PUMP 34 9 1 1
4JH, 4JH-HTE 4JH-HTE_KBW-21 Fig 31. COOLING FRESH WATER PUMP 29 9 1 1
Fig 31 4JH, 4JH-DTE 4JH-DTE Fig 31. COOLING FRESH WATER PUMP 36 9 1 1
4JH2-DTE, 4JH2-HTE, 4JH2-TE, 4JH2-UTE(B), 4JH2E 4JH2_E_TE_HTE_DTE_UTEB Fig 23. COOLING FRESH WATER PUMP 33 11 1 1
4JH2-UTE(B) 4JH2_E_TE_HTE_DTE_UTEB Fig 31. FUEL INJECTION PUMP(4JH2-UTE) 44 7 1 3
4JH2-DTE, 4JH2-HTE, 4JH2-TE, 4JH2-UTE(B), 4JH2E 4JH2_E_TE_HTE_DTE_UTEB_2 Fig 23. COOLING FRESH WATER PUMP 33 11 1 1
4JH2-UTE(B) 4JH2_E_TE_HTE_DTE_UTEB_2 Fig 31. FUEL INJECTION PUMP(4JH2-UTE) 44 7 1 3
4JH3-DTE, 4JH3-HTE 4JH3_HTE_DTE Fig 21. COOLING FRESH WATER PUMP 22 11 1 1
Fig 28 4JH3-DTE, 4JH3-HTE 4JH3_HTE_DTE Fig 28. FUEL INJECTION PUMP 30 10 1 3
4JH3-DTE, 4JH3-HTE 4JH3_HTE_DTE Fig 36. GENERATOR(80A:PREVIOUS) 38 29 1 1
Fig 37 4JH3-DTE, 4JH3-HTE 4JH3_HTE_DTE Fig 37. GENERATOR(80A:NEW) 39 28 1 1
4JH3-TBE, 4JH3-TCE, 4JH3-TE 4JH3_E_CE_CE1_TE_TCE Fig 27. COOLING FRESH WATER PUMP 28 11 1 1
Fig 36 4JH3-TBE, 4JH3-TCE, 4JH3-TE 4JH3_E_CE_CE1_TE_TCE Fig 36. FUEL INJECTION PUMP(4JH3-TE) 37 10 1 3
Fig 36 4JH3-TBE, 4JH3-TCE, 4JH3-TE 4JH3_E_CE_CE1_TE_TCE Fig 36. FUEL INJECTION PUMP(4JH3-TE) 37 10 1 3
4JH3CE, 4JH3CE1, 4JH3E 4JH3_E_CE_CE1_TE_TCE Fig 48. GENERATOR(4JH3E:PREVIOUS) 57 21 1 1
Fig 49 4JH3CE, 4JH3CE1, 4JH3E 4JH3_E_CE_CE1_TE_TCE Fig 49. GENERATOR(4JH3E:NEW) 58 15 1 1
4JH3CE, 4JH3CE1, 4JH3E 4JH3_E_CE_CE1_TE_TCE Fig 50. GENERATOR(4JH3E:OPTIONAL) 59 29 1 1
4JH3-TBE, 4JH3-TE 4JH3_E_CE_CE1_TE_TCE Fig 52. GENERATOR(4JH3-TE:PREVIOUS) 61 29 1 1
4JH3-TBE, 4JH3-TCE, 4JH3-TE 4JH3_E_CE_CE1_TE_TCE Fig 53. GENERATOR(4JH3-TE:NEW) 62 28 1 1
Fig 28 4JH4-HTE, 4JH4-TE 4JH4_TE_HTE Fig 28. FUEL INJECTION PUMP 33 16 1 3
Fig 37 4JH4-HTE, 4JH4-TE 4JH4_TE_HTE Fig 37. GENERATOR 42 30 1 1
4JH45, 4JH57 4JH_45_57 Fig 38. ALTERNATOR(EARTH TYPE) 47 6 1 1
Fig 18 4JH4E 4JH4E Fig 18. COOLING FRESH WATER PUMP 21 34 1 1
4JH5E 4JH5E Fig 48. (35A)GENERATOR(12V-120A)(VALEO: FROM E14236) 40 11 1 1
4JH110, 4JH80 4JH_80_110 Fig 47. ALTERNATOR(EARTH TYPE) 55 6 1 1
4JH-TE, 4JHE 4JH_E_TE Fig 38. COOLING FRESH WATER PUMP 43 9-1 ▲ 1 1
4LH-DTE, 4LH-HTE, 4LH-STE 4LH_TE_HTE_DTE_STE Fig 8. CYLINDER HEAD 15 43 1 6
Fig 39 4LH-DTE, 4LH-HTE, 4LH-STE 4LH_TE_HTE_DTE_STE Fig 39. COOLING FRESH WATER PUMP 54 10 1 5
4LHA-DTE(P), 4LHA-DTZE(P), 4LHA-STE(P), 4LHA-STZE(P) 4LHA_STEP_STZEP_DTEP_DTZEP_HTEP_HTZEP Fig 2. GEAR HOUSING 8 19 1 3
Fig 9 4LHA-DTE(P), 4LHA-DTZE(P), 4LHA-STE(P), 4LHA-STZE(P) 4LHA_STEP_STZEP_DTEP_DTZEP_HTEP_HTZEP Fig 9. CYLINDER HEAD(4LHA-ST/DT(Z)E(P)) 15 43 1 6
Fig 10 4LHA-HTE(P), 4LHA-HTZE(P) 4LHA_STEP_STZEP_DTEP_DTZEP_HTEP_HTZEP Fig 10. CYLINDER HEAD(4LHA-HT(Z)E(P)) 17 43 1 6
4LHA-DTE(P), 4LHA-DTZE(P), 4LHA-HTE(P), 4LHA-HTZE(P), 4LHA-STE(P), 4LHA-STZE(P) 4LHA_STEP_STZEP_DTEP_DTZEP_HTEP_HTZEP Fig 30. COOLING FRESH WATER PUMP 39 9 1 5
Fig 36 4LHA-DTE(P), 4LHA-DTZE(P), 4LHA-STE(P), 4LHA-STZE(P) 4LHA_STEP_STZEP_DTEP_DTZEP_HTEP_HTZEP Fig 36. C.F.W.PIPE(4LHA-ST/DT(Z)E(P)) 46 15 1 4
