Yanmar › Part 26106-100122

26106-100122 Marine + Industrial

BOLT, M10X 12 PLATED

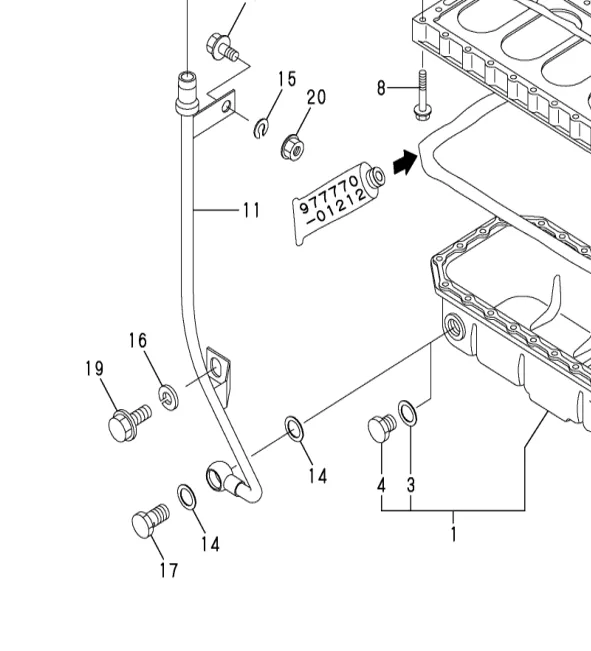

26106-100122 — BOLT, M10X 12 PLATED exploded diagram
Ref 19
Fig 5
3JH4E
26106-100122 — BOLT, M10X 12 PLATED exploded diagram
Ref 19
Fig 5
4JH4E
26106-100122 — BOLT, M10X 12 PLATED exploded diagram
Ref 48
Fig 23
4TNE84_SA_G1A01_G2A01_ESA_EG1A

26106-100122 — Affiliate Parts Search

As an Amazon Associate I earn from qualifying purchases. Other links (eBay, AliExpress) are also affiliate links. They help pay for the site, at no extra cost to you. More

Fitted to

Engines, drives and generators whose parts catalogue lists this part. Open any for its exploded parts list.

Engines

Supersession

Superseded by
Part No.DescriptionCodeApplies
23887-100002 PLUG, 10 N
26106-100162 BOLT, M10X 16 PLATED R A=*2008.01
Replaces (older)
Part No.DescriptionCodeApplies
26106-080122 BOLT, M8X 12 PLATED N
No cross-references recorded for this part yet.

Used in 16 places

Every catalog figure this part is placed in, the model(s) it applies to, and its reference/level/quantity.

Model(s)CatalogFigurePageRefLevQty
3TN66L-UT 3TN66L-UT Fig 14. FUEL LINE 18 25-1 ▲ 1 1
3TNE84-SA 3TNE84-SA_3TNE84-G1A_3TNE84-G2A_3TNE84C-G1A Fig 21. PANEL 35 51 1 1
Fig 23 4TNE84-EG1A, 4TNE84-ESA, 4TNE84-G1A01, 4TNE84-G2A01, 4TNE84-SA 4TNE84_SA_G1A01_G2A01_ESA_EG1A Fig 23. PANEL (A)=4TNE84-SA 31 48 1 1
Fig 5 3JH4E 3JH4E Fig 5. LUB.OIL SUMP 9 19 1 1
3JH5E 3JH5E Fig 5. LUB.OIL SUMP 8 15 1 1
4JH 4JH_T_HT Fig 10. SUCTION MANIFOLD 16 17 1 1
4JH-T 4JH_T_HT Fig 11. SUCTION MANIFOLD 17 20 1 1
4JH-HT 4JH_T_HT Fig 12. SUCTION MANIFOLD 18 17 1 1
4JH2E 4JH2_E_TE_HTE_DTE_UTEB Fig 9. SUCTION MANIFOLD(4JH2E) 18 18 1 1
4JH2-UTE(B) 4JH2_E_TE_HTE_DTE_UTEB Fig 11. SUCTION MANIFOLD(4JH2-HTE,DTE,UTE) 20 18 1 1
4JH2E 4JH2_E_TE_HTE_DTE_UTEB_2 Fig 9. SUCTION MANIFOLD(4JH2E) 18 18 1 1
4JH2-UTE(B) 4JH2_E_TE_HTE_DTE_UTEB_2 Fig 11. SUCTION MANIFOLD(4JH2HT,DT,UTE 20 18 1 1
4JH3-DTE, 4JH3-HTE 4JH3_HTE_DTE Fig 10. SUCTION MANIFOLD 11 8 1 1
4JH3-TBE, 4JH3-TE, 4JH3CE, 4JH3CE1, 4JH3E 4JH3_E_CE_CE1_TE_TCE Fig 14. SUCTION MANIFOLD 15 8 1 1
4JH4AE 4JH4AE Fig 5. LUB. OIL SUMP 8 19 1 1
Fig 5 4JH4E 4JH4E Fig 5. LUB.OIL SUMP 8 19 1 1
