Yanmar › Part 26116-120302

26116-120302 Marine + Industrial

BOLT, M12X 30 PLATED

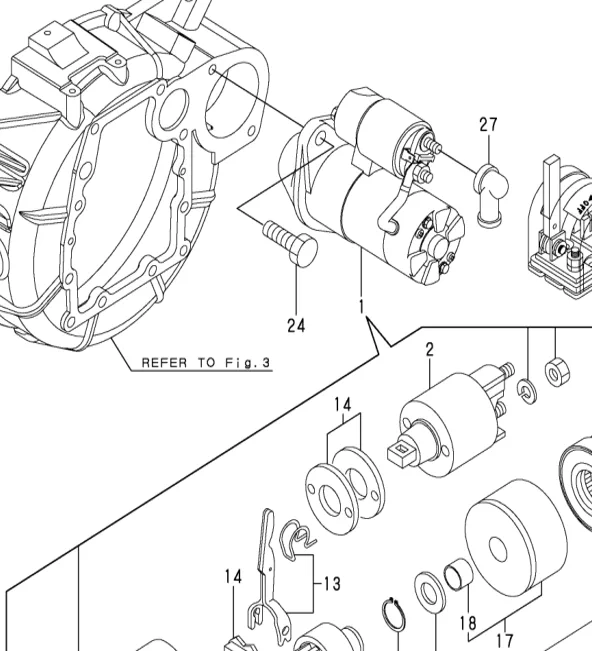

26116-120302 — BOLT, M12X 30 PLATED exploded diagram
Ref 25
Fig 41
4JH_T_HT
26116-120302 — BOLT, M12X 30 PLATED exploded diagram
Ref 49
Fig 11
3JH2_Z
26116-120302 — BOLT, M12X 30 PLATED exploded diagram
Ref 24
Fig 36
4JH_45_57
26116-120302 — BOLT, M12X 30 PLATED exploded diagram
Ref 24
Fig 45
4JH_80_110
26116-120302 — BOLT, M12X 30 PLATED exploded diagram
Ref 24
Fig 37
3JH40
26116-120302 — BOLT, M12X 30 PLATED exploded diagram
Ref 18-1
Fig 15
3TN66-UMF_3TNE68-UMF
26116-120302 — BOLT, M12X 30 PLATED exploded diagram
Ref 18-1
Fig 15
3TN66-UMF_3TNE68-UMF
26116-120302 — BOLT, M12X 30 PLATED exploded diagram
Ref 6
Fig 6
4JH2_E_TE_HTE_DTE_UTEB_2
26116-120302 — BOLT, M12X 30 PLATED exploded diagram
Ref 24
Fig 30
3YM30
26116-120302 — BOLT, M12X 30 PLATED exploded diagram
Ref 24
Fig 35
3JH4E
26116-120302 — BOLT, M12X 30 PLATED exploded diagram
Ref 24
Fig 36
4JH4E
26116-120302 — BOLT, M12X 30 PLATED exploded diagram
Ref 24
Fig 36
4JH4_TE_HTE
26116-120302 — BOLT, M12X 30 PLATED exploded diagram
Ref 5
Fig 10
4JH-HTE_KBW-21
26116-120302 — BOLT, M12X 30 PLATED exploded diagram
Ref 3
Fig 47
4JH-HTE_KBW-21
26116-120302 — BOLT, M12X 30 PLATED exploded diagram
Ref 3
Fig 47
4JH-DTE
26116-120302 — BOLT, M12X 30 PLATED exploded diagram
Ref 5
Fig 12
4JH_E_TE
26116-120302 — BOLT, M12X 30 PLATED exploded diagram
Ref 3
Fig 58
4JH_E_TE
26116-120302 — BOLT, M12X 30 PLATED exploded diagram
Ref 6
Fig 6
4JH2_E_TE_HTE_DTE_UTEB
26116-120302 — BOLT, M12X 30 PLATED exploded diagram
Ref 25
Fig 34
3JH3_E_EEPA_CE_2
26116-120302 — BOLT, M12X 30 PLATED exploded diagram
Ref 24
Fig 30
3YM20
26116-120302 — BOLT, M12X 30 PLATED exploded diagram
Ref 24
Fig 35
4JH4AE
26116-120302 — BOLT, M12X 30 PLATED exploded diagram
Ref 24
Fig 34
3JH5E
26116-120302 — BOLT, M12X 30 PLATED exploded diagram
Ref 24
Fig 34
4JH5E
26116-120302 — BOLT, M12X 30 PLATED exploded diagram
Ref 24
Fig 28
3YM30AE
26116-120302 — BOLT, M12X 30 PLATED exploded diagram
Ref 84
Fig 1
2QM20_3QM30_2QM_3QM
26116-120302 — BOLT, M12X 30 PLATED exploded diagram
Ref 25
Fig 34
3JH3_E_EEPA_CE
26116-120302 — BOLT, M12X 30 PLATED exploded diagram
Ref 12
Fig 7
4JH3_E_CE_CE1_TE_TCE
26116-120302 — BOLT, M12X 30 PLATED exploded diagram
Ref 25
Fig 46
4JH3_E_CE_CE1_TE_TCE
26116-120302 — BOLT, M12X 30 PLATED exploded diagram
Ref 40
Fig 34
4JH3_HTE_DTE

26116-120302 — Affiliate Parts Search

As an Amazon Associate I earn from qualifying purchases. Other links (eBay, AliExpress) are also affiliate links. They help pay for the site, at no extra cost to you. More

Fitted to

Engines, drives and generators whose parts catalogue lists this part. Open any for its exploded parts list.

Engines

Supersession

Superseded by
Part No.DescriptionCodeApplies
26116-120252 BOLT, M12X 25 PLATED N A=*2000.05; B=E/#A01302; C=*2000.05; A=E/#23083; B=E/#20550
26116-120352 BOLT, M12X 35 PLATED N A=EXXXXX; B=EXXXXX; C=EXXXXX; D=EXXXXX; E=EXXXXX; F=EXXXXX
No cross-references recorded for this part yet.

Used in 51 places

Every catalog figure this part is placed in, the model(s) it applies to, and its reference/level/quantity.

Model(s)CatalogFigurePageRefLevQty
Fig 15 3TN66-UMF 3TN66-UMF_3TNE68-UMF Fig 15. STARTING MOTOR 21 18-1 ▲ 1 2
Fig 15 3TNE68-UMF 3TN66-UMF_3TNE68-UMF Fig 15. STARTING MOTOR 49 18-1 ▲ 1 2
4TNE106-G1A, 4TNE106-SA, 4TNE106T-G1A, 4TNE106T-SA 4TNE106-G1A-SA Parts Catalog Fig 16. STARTER 1 18 1
1GM 1GM_2GMF_3GMF_3GMD_3HM_3HMF Fig 10. MOUNTING FOOT 18 11 1 4
2YM15 2YM15 Fig 29. STARTING MOTOR 35 24 1 2
3JH2, 3JH2-TE 3JH2CE_TCE_0CR10-G41800 Fig 5. ENGINE BRACKET 9 4 1 4
3JH2 3JH2_Z Fig 5. MOUNTING FOOT 8 6 1 4
Fig 11 3JH2Z 3JH2_Z Fig 11. CRANKSHAFT & PISTON 14 49 1 3
3JH2, 3JH2Z 3JH2_Z Fig 26. STARTING MOTOR 31 34 1 2
3JH2, 3JH2-TE 3JH2CE_TCE_0CR10-G41800 Fig 26. STARTING MOTOR 32 34 1 2
3JH3CE, 3JH3E, 3JH3E(EPA) 3JH3_E_EEPA_CE_2 Fig 4. MOUNTING FOOT 8 8 1 4
3JH3CE, 3JH3E, 3JH3E(EPA) 3JH3_E_EEPA_CE Fig 4. MOUNTING FOOT 5 8 1 4
Fig 34 3JH3CE, 3JH3E, 3JH3E(EPA) 3JH3_E_EEPA_CE_2 Fig 34. STARTING MOTOR 43 25 1 2
Fig 34 3JH3CE, 3JH3E, 3JH3E(EPA) 3JH3_E_EEPA_CE Fig 34. STARTING MOTOR 39 25 1 2
Fig 37 3JH40 3JH40 Fig 37. STARTER MOTOR 41 24 1 2
Fig 35 3JH4E 3JH4E Fig 35. STARTING MOTOR 41 24 1 2
Fig 34 3JH5E 3JH5E Fig 34. STARTING MOTOR 38 24 1 2
Fig 1 3QM 2QM20_3QM30_2QM_3QM Fig 1. CYLINDER BLOCK 2 84 1 8
Fig 30 3YM20 3YM20 Fig 30. STARTER MOTOR 40 24 1 2
Fig 28 3YM30, 3YM30AE 3YM30AE Fig 28. STARTING MOTOR 33 24 1 2
Fig 30 3YM30 3YM30 Fig 30. STARTING MOTOR 36 24 1 2
4JH, 4JH-HT, 4JH-T 4JH_T_HT Fig 6. ENGINE BRACKET 10 6 1 4
Fig 10 4JH, 4JH-HTE 4JH-HTE_KBW-21 Fig 10. ENGINE BRACKET 5 5 1 4
4JH, 4JH-DTE 4JH-DTE Fig 10. ENGINE BRACKET 15 5 1 4
Fig 41 4JH, 4JH-HT, 4JH-T 4JH_T_HT Fig 41. STARTING MOTOR 59 25 1 2
Fig 47 4JH, 4JH-HTE 4JH-HTE_KBW-21 Fig 47. STARTING MOTOR 43 3 1 2
Fig 47 4JH, 4JH-DTE 4JH-DTE Fig 47. STARTING MOTOR 54 3 1 2
Fig 6 4JH2-DTE, 4JH2-HTE, 4JH2-TE, 4JH2-UTE(B), 4JH2E 4JH2_E_TE_HTE_DTE_UTEB Fig 6. MOUNTING FOOT 14 6 1 4
4JH2-DTE, 4JH2-HTE, 4JH2-TE, 4JH2-UTE(B), 4JH2E 4JH2_E_TE_HTE_DTE_UTEB Fig 41. STARTING MOTOR 56 40 1 2
Fig 6 4JH2-DTE, 4JH2-HTE, 4JH2-TE, 4JH2-UTE(B), 4JH2E 4JH2_E_TE_HTE_DTE_UTEB_2 Fig 6. MOUNTING FOOT 14 6 1 4
4JH2-DTE, 4JH2-HTE, 4JH2-TE, 4JH2-UTE(B), 4JH2E 4JH2_E_TE_HTE_DTE_UTEB_2 Fig 41. STARTING MOTOR 56 40 1 2
4JH3-DTE, 4JH3-HTE 4JH3_HTE_DTE Fig 4. MOUNTING FOOT 5 6 1 4
Fig 34 4JH3-DTE, 4JH3-HTE 4JH3_HTE_DTE Fig 34. STARTING MOTOR 36 40 1 2
4JH3E 4JH3_E_CE_CE1_TE_TCE Fig 6. MOUNTING FOOT(4JH3E) 7 8 1 4
4JH3CE 4JH3_E_CE_CE1_TE_TCE Fig 6. MOUNTING FOOT(4JH3E) 7 16 1 4
Fig 7 4JH3-TBE, 4JH3-TCE, 4JH3-TE 4JH3_E_CE_CE1_TE_TCE Fig 7. MOUNTING FOOT(4JH3-TE) 8 12 1 4
Fig 46 4JH3CE, 4JH3CE1, 4JH3E 4JH3_E_CE_CE1_TE_TCE Fig 46. STARTING MOTOR(4JH3E) 55 25 1 2
4JH3-TBE, 4JH3-TCE, 4JH3-TE 4JH3_E_CE_CE1_TE_TCE Fig 47. STARTING MOTOR(4JH3-TE) 56 40 1 2
Fig 36 4JH4-HTE, 4JH4-TE 4JH4_TE_HTE Fig 36. STARTING MOTOR 41 24 1 2
Fig 36 4JH45, 4JH57 4JH_45_57 Fig 36. STARTER MOTOR 45 24 1 2
Fig 35 4JH4AE 4JH4AE Fig 35. STARTING MOTOR 40 24 1 2
Fig 36 4JH4E 4JH4E Fig 36. STARTING MOTOR 42 24 1 2
Fig 34 4JH5E 4JH5E Fig 34. STARTING MOTOR 38 24 1 2
Fig 45 4JH110, 4JH80 4JH_80_110 Fig 45. STARTER MOTOR 53 24 1 2
Fig 12 4JH-TE, 4JHE 4JH_E_TE Fig 12. ENGINE BRACKET 17 5 1 4
Fig 58 4JH-TE, 4JHE 4JH_E_TE Fig 58. STARTING MOTOR 66 3 1 2
4LH-DTE, 4LH-HTE, 4LH-STE 4LH_TE_HTE_DTE_STE Fig 7. ENGINE BRACKET 14 6 1 6
4LH-DTE, 4LH-HTE, 4LH-STE 4LH_TE_HTE_DTE_STE Fig 66. STARTING MOTOR 92 36 1 2
4LH-DTE, 4LH-HTE, 4LH-STE 4LH_TE_HTE_DTE_STE Fig 67. STARTING MOTOR 93 38 1 2
4LHA-HTE(P) 4LHA_STEP_STZEP_DTEP_DTZEP_HTEP_HTZEP Fig 5. MOUNTING FOOT(4LHA-HT(Z)E(P)) 11 17 1 6
4LHA-DTE(P), 4LHA-DTZE(P), 4LHA-HTE(P), 4LHA-HTZE(P), 4LHA-STE(P), 4LHA-STZE(P) 4LHA_STEP_STZEP_DTEP_DTZEP_HTEP_HTZEP Fig 59. STARTING MOTOR 76 38 1 2
