MarineDieselXRef Yanmar
Yanmar › Part 119620-49290

119620-49290 Marine + Industrial

COCK ASSY, 1/4

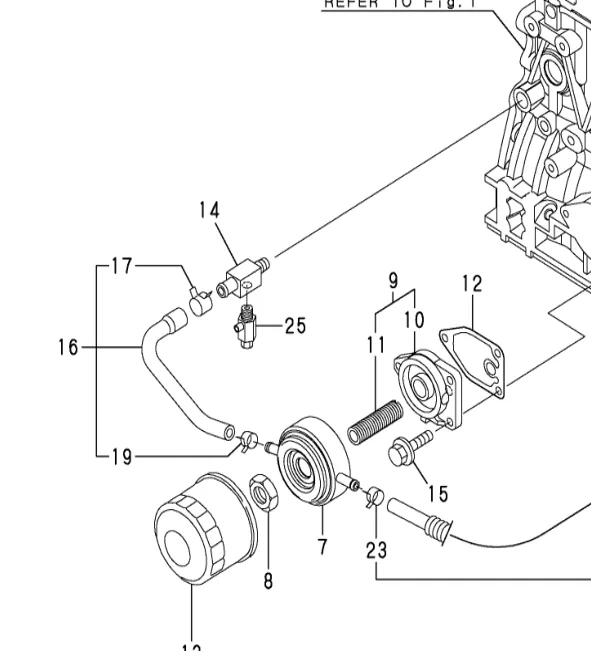

119620-49290 — COCK ASSY, 1/4 exploded diagram
Ref 19
Fig 1
3TN66L-UT

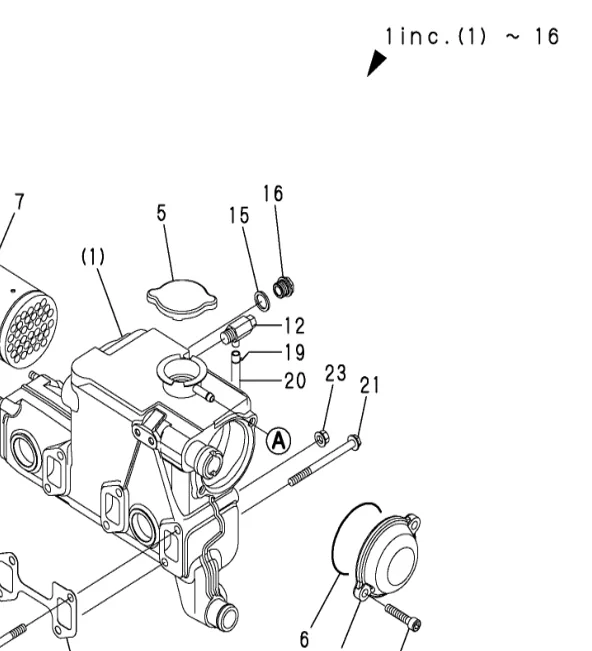

119620-49290 — COCK ASSY, 1/4 exploded diagram
Ref 29
Fig 14
2YM15
119620-49290 — COCK ASSY, 1/4 exploded diagram
Ref 40
Fig 19
4JH_45_57
119620-49290 — COCK ASSY, 1/4 exploded diagram
Ref 35
Fig 22
4JH_80_110
119620-49290 — COCK ASSY, 1/4 exploded diagram
Ref 14
Fig 25
3JH40
119620-49290 — COCK ASSY, 1/4 exploded diagram
Ref 19
Fig 32
4LV_195_170_150_250_230
119620-49290 — COCK ASSY, 1/4 exploded diagram
Ref 16
Fig 65
4LV_195_170_150_250_230
119620-49290 — COCK ASSY, 1/4 exploded diagram
Ref 29
Fig 14
3YM30
119620-49290 — COCK ASSY, 1/4 exploded diagram
Ref 25
Fig 14
3JH4E
119620-49290 — COCK ASSY, 1/4 exploded diagram
Ref 12
Fig 19
3JH4E
119620-49290 — COCK ASSY, 1/4 exploded diagram
Ref 12
Fig 19
4JH4E
119620-49290 — COCK ASSY, 1/4 exploded diagram
Ref 22
Fig 21
4JH4_TE_HTE
119620-49290 — COCK ASSY, 1/4 exploded diagram
Ref 10
Fig 23
4JH4_TE_HTE
119620-49290 — COCK ASSY, 1/4 exploded diagram
Ref 12
Fig 25
6LPA_DTEP_DTZEP_DTZEP1_STEP_STZEP_STZEP1
119620-49290 — COCK ASSY, 1/4 exploded diagram
Ref 29
Fig 14
3YM20
119620-49290 — COCK ASSY, 1/4 exploded diagram
Ref 23
Fig 10
6LPA_STP2_STZP2_STZP3
119620-49290 — COCK ASSY, 1/4 exploded diagram
Ref 12
Fig 22
6LPA_STP2_STZP2_STZP3
119620-49290 — COCK ASSY, 1/4 exploded diagram
Ref 24
Fig 14
4JH4AE
119620-49290 — COCK ASSY, 1/4 exploded diagram
Ref 12
Fig 18
4JH4AE
119620-49290 — COCK ASSY, 1/4 exploded diagram
Ref 12
Fig 18
3JH5E
119620-49290 — COCK ASSY, 1/4 exploded diagram
Ref 12
Fig 18
4JH5E
119620-49290 — COCK ASSY, 1/4 exploded diagram
Ref 33
Fig 10
4TNE88-PG
119620-49290 — COCK ASSY, 1/4 exploded diagram
Ref 16-1
Fig 28
4JH3_E_CE_CE1_TE_TCE
119620-49290 — COCK ASSY, 1/4 exploded diagram
Ref 18-1
Fig 22
4JH3_HTE_DTE

119620-49290 — Affiliate Parts Search

As an Amazon Associate I earn from qualifying purchases. Other links (eBay, AliExpress) are also affiliate links. They help pay for the site, at no extra cost to you. More

Fitted to

Engines, drives and generators whose parts catalogue lists this part. Open any for its exploded parts list.

Engines

Supersession

Replaces (older)
Part No.DescriptionCodeApplies
120130-49350 COCK, 1/4 N A=*1999.04; C=*1999.04; A=E/#20287; B=E/#30353; A=E/#21539; B=E/#21539; D=E/#10233; A=E51115; B=EA0634; B=E22835; C=E24537; C=E24537; D=E52458
No cross-references recorded for this part yet.

Used in 51 places

Every catalog figure this part is placed in, the model(s) it applies to, and its reference/level/quantity.

Model(s)CatalogFigurePageRefLevQty
Fig 1 3TN66L-UT 3TN66L-UT Fig 1. CYLINDER BLOCK 5 19 1 1
4TNE106-G1A, 4TNE106-SA, 4TNE106T-G1A, 4TNE106T-SA 4TNE106-G1A-SA Parts Catalog Fig 9. LUB.OIL SYSTEM 1 12 1
4TNE106-G1A, 4TNE106-SA, 4TNE106T-G1A, 4TNE106T-SA 4TNE106-G1A-SA Parts Catalog Fig 16. STARTER 1 163 1
Fig 10 4TNE88-PG 4TNE88-PG Fig 10. COOLING WATER SYSTEM (A)=4TNE88-PG 14 33 1 1
Fig 14 2YM15 2YM15 Fig 14. COOLING FRESH WATER PUMP 18 29 1 1
3JH3CE, 3JH3E 3JH3_E_EEPA_CE_2 Fig 18. COOLING FRESH WATER COOLER 23 12-1 ▲ 2 2
3JH3CE, 3JH3E 3JH3_E_EEPA_CE Fig 18. COOLING FRESH WATER COOLER 19 12-1 ▲ 2 2
3JH40 3JH40 Fig 20. LUB. OIL SYSTEM 24 42 1 1
Fig 25 3JH40 3JH40 Fig 25. COOLER(FRESH WATER) 29 14 2 1
Fig 14 3JH4E 3JH4E Fig 14. LUB.OIL SYSTEM 18 25 1 1
Fig 19 3JH4E 3JH4E Fig 19. COOLING FRESH WATER COOLER 23 12 2 1
3JH5E 3JH5E Fig 14. LUB. OIL SYSTEM 17 25 1 1
Fig 18 3JH5E 3JH5E Fig 18. COOLING FRESH WATER COOLER 21 12 2 1
Fig 14 3YM20 3YM20 Fig 14. COOLING PUMP(FRESH WATER) 19 29 1 1
3YM30, 3YM30AE 3YM30AE Fig 14. COOLING FRESH WATER PUMP 17 27 1 1
Fig 14 3YM30 3YM30 Fig 14. COOLING FRESH WATER PUMP 18 29 1 1
Fig 22 4JH3-DTE, 4JH3-HTE 4JH3_HTE_DTE Fig 22. COOLING FRESH WATER COOLER 23 18-1 ▲ 2 1
4JH3-DTE, 4JH3-HTE 4JH3_HTE_DTE Fig 23. COOLING SEA WATERPIPE 25 12-1 ▲ 1 1
Fig 28 4JH3-TBE, 4JH3-TCE, 4JH3-TE, 4JH3CE, 4JH3CE1, 4JH3E 4JH3_E_CE_CE1_TE_TCE Fig 28. COOLING FRESH WATER COOLER 31 16-1 ▲ 2 1
4JH4-HTE, 4JH4-TE 4JH4_TE_HTE Fig 17. LUB.OIL SYSTEM 21 18 1 1
Fig 21 4JH4-HTE, 4JH4-TE 4JH4_TE_HTE Fig 21. COOLING FRESH WATER COOLER 25 22 2 1
Fig 23 4JH4-HTE 4JH4_TE_HTE Fig 23. COOLING SEA WATER PIPE(4JH4-HTE) 27 10 1 1
Fig 19 4JH45, 4JH57 4JH_45_57 Fig 19. LUB. OIL SYSTEM 26 40 1 1
4JH45, 4JH57 4JH_45_57 Fig 24. COOLER(FRESH WATER) 31 15 2 1
Fig 14 4JH4AE 4JH4AE Fig 14. LUB. OIL SYSTEM 17 24 1 1
Fig 18 4JH4AE 4JH4AE Fig 18. COOLING FRESH WATER COOLER 21 12 2 1
4JH4E 4JH4E Fig 14. LUB.OIL SYSTEM 17 24 1 1
Fig 19 4JH4E 4JH4E Fig 19. COOLING FRESH WATER COOLER 22 12 2 1
4JH5E 4JH5E Fig 14. LUB. OIL SYSTEM 17 24 1 1
Fig 18 4JH5E 4JH5E Fig 18. COOLING FRESH WATER COOLER 21 12 2 1
Fig 22 4JH110, 4JH80 4JH_80_110 Fig 22. LUB. OIL SYSTEM 28 35 1 1
4JH110, 4JH80 4JH_80_110 Fig 30. COOLER(FRESH WATER) 37 14 2 1
4LH-DTE 4LH_TE_HTE_DTE_STE Fig 23. AIR COOLER(4LH-HTE,DTE) 34 11-1 ▲ 2 1
4LH-STE 4LH_TE_HTE_DTE_STE Fig 24. AIR COOLER(4LH-STE) 37 10-1 ▲ 2 1
4LH-DTE, 4LH-HTE 4LH_TE_HTE_DTE_STE Fig 41. COOLING FRESH WATER COOLER 56 34-1 ▲ 1 2
4LH-STE 4LH_TE_HTE_DTE_STE Fig 42. COOLING FRESH WATER COOLER(4LH-STE) 58 33-1 ▲ 1 2
4LH-DTE 4LH_TE_HTE_DTE_STE Fig 95. (23A)AIR COOLER COMPONENT PARTS(4LH-HTE,DTE) 36 22 2 1
4LHA-DTE(P), 4LHA-DTZE(P), 4LHA-HTE(P), 4LHA-HTZE(P), 4LHA-STE(P), 4LHA-STZE(P) 4LHA_STEP_STZEP_DTEP_DTZEP_HTEP_HTZEP Fig 19. AIR COOLER 28 9-1 ▲ 1 1
4LHA-DTE(P), 4LHA-DTZE(P), 4LHA-HTE(P), 4LHA-HTZE(P), 4LHA-STE(P), 4LHA-STZE(P) 4LHA_STEP_STZEP_DTEP_DTZEP_HTEP_HTZEP Fig 22. LUB.OIL COOLER 31 10-1 ▲ 1 1
4LHA-DTE(P), 4LHA-DTZE(P), 4LHA-STE(P), 4LHA-STZE(P) 4LHA_STEP_STZEP_DTEP_DTZEP_HTEP_HTZEP Fig 31. C.F.W.COOLER(4LHA-ST/DT(Z)E(P) 40 10-1 ▲ 1 2
4LHA-HTE(P), 4LHA-HTZE(P) 4LHA_STEP_STZEP_DTEP_DTZEP_HTEP_HTZEP Fig 32. C.F.W.COOLER(4LHA-HT(Z)E(P)) 41 23 1 2
4LV150, 4LV170, 4LV195, 4LV230, 4LV250 4LV_195_170_150_250_230 Fig 15. EXHAUST MANIFOLD 26 5 1 1
Fig 32 4LV150, 4LV170, 4LV195, 4LV230, 4LV250 4LV_195_170_150_250_230 Fig 32. COOLER(FRESH WATER) 43 19 1 1
Fig 65 4LV230, 4LV250 4LV_195_170_150_250_230 Fig 65. (10A)TURBINE 19 16 1 1
4LV230, 4LV250 4LV_195_170_150_250_230 Fig 69. (35B)COOLING PIPE(FRESH WATER) 48 11 1 1
Fig 10 6LPA-STP2, 6LPA-STZP2, 6LPA-STZP3 6LPA_STP2_STZP2_STZP3 Fig 10. AIR COOLER 17 23 1 1
6LP-DTE, 6LP-DTZE, 6LP-DTZEP1, 6LP-STE, 6LP-STZE, 6LP-STZEP1 6LPA_DTEP_DTZEP_DTZEP1_STEP_STZEP_STZEP1 Fig 11. AIR COOLER 18 23 1 1
Fig 22 6LPA-STP2, 6LPA-STZP2, 6LPA-STZP3 6LPA_STP2_STZP2_STZP3 Fig 22. LUB. OIL COOLER 2 29 12 1 1
Fig 25 6LP-STE, 6LP-STZE, 6LP-STZEP1 6LPA_DTEP_DTZEP_DTZEP1_STEP_STZEP_STZEP1 Fig 25. LUB. OIL COOLER(6LP-ST(Z)E(P)1) 32 12 1 1
6LPA-STP2, 6LPA-STZP2, 6LPA-STZP3 6LPA_STP2_STZP2_STZP3 Fig 30. COOLER(FRESH WATER) 37 11 1 1
6LP-DTE, 6LP-DTZE, 6LP-DTZEP1, 6LP-STE, 6LP-STZE, 6LP-STZEP1 6LPA_DTEP_DTZEP_DTZEP1_STEP_STZEP_STZEP1 Fig 34. COOLING FRESH WATER COOLER 41 11 1 1
