Yanmar › Part 129410-03990

129410-03990 Marine + Industrial

CLIP

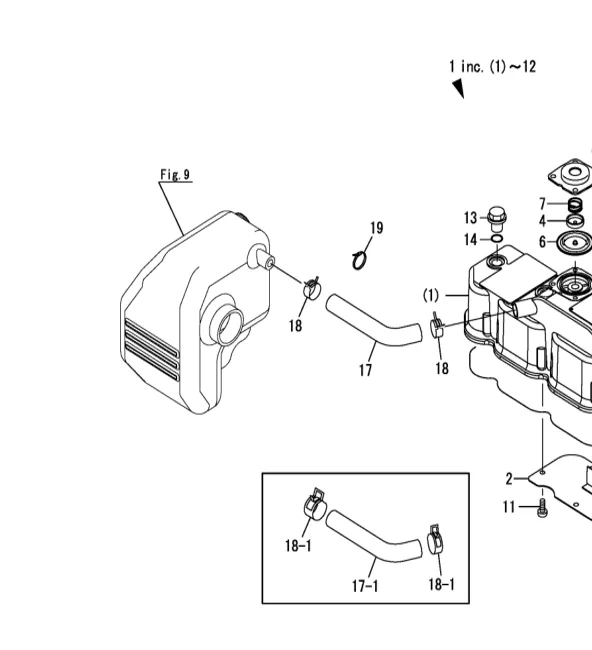

129410-03990 — CLIP exploded diagram
Ref 2
Fig 5
3TNV88-BPTS
129410-03990 — CLIP exploded diagram
Ref 16
Fig 7
3JH2_Z
129410-03990 — CLIP exploded diagram
Ref 2
Fig 5
3JH40
129410-03990 — CLIP exploded diagram
Ref 18
Fig 8
3JH4E
129410-03990 — CLIP exploded diagram
Ref 2
Fig 6
4TNV88_DSA_DSA2_DSA3_GGE
129410-03990 — CLIP exploded diagram
Ref 18
Fig 8
4JH4E
129410-03990 — CLIP exploded diagram
Ref 16
Fig 8
4JH4_TE_HTE
129410-03990 — CLIP exploded diagram
Ref 15
Fig 8
3JH3_E_EEPA_CE_2
129410-03990 — CLIP exploded diagram
Ref 18
Fig 8
3JH5E
129410-03990 — CLIP exploded diagram
Ref 18
Fig 8
4JH5E
129410-03990 — CLIP exploded diagram
Ref 2
Fig 5
3TNV82A_BDSA3_BDSA3T_BDSA3C
129410-03990 — CLIP exploded diagram
Ref 16
Fig 5
3TNV84T-BMCU
129410-03990 — CLIP exploded diagram
Ref 53
Fig 4
4TNE88-PG
129410-03990 — CLIP exploded diagram
Ref 15
Fig 13
4JH3_E_CE_CE1_TE_TCE

129410-03990 — Affiliate Parts Search

As an Amazon Associate I earn from qualifying purchases. Other links (eBay, AliExpress) are also affiliate links. They help pay for the site, at no extra cost to you. More

Fitted to

Engines, drives and generators whose parts catalogue lists this part. Open any for its exploded parts list.

Engines

Supersession

Superseded by
Part No.DescriptionCodeApplies
124398-49700 CLIP, HOSE 24.0 A=*2010.06; A=EZZZZZ
Replaces (older)
Part No.DescriptionCodeApplies
23000-025000 CLAMP, 25 R A=*1990.11; B=*1990.11; C=*1990.11; D=*1990.11; E=*1990.11
No cross-references recorded for this part yet.

Used in 25 places

Every catalog figure this part is placed in, the model(s) it applies to, and its reference/level/quantity.

Model(s)CatalogFigurePageRefLevQty
3TNV82A-BPYBC, 3TNV82A-BPYBD, 3TNV82A-BPYBU 3TNV82A_BPYBD_BPYBC_BPYBU Fig 5. SUCTION MANIFOLD (A)=3TNV82A-BPYBD 9 2 2 2
Fig 5 3TNV82A-BDSA3, 3TNV82A-BDSA3C, 3TNV82A-BDSA3T 3TNV82A_BDSA3_BDSA3T_BDSA3C Fig 5. SUCTION MANIFOLD 9 2 2 2
Fig 5 3TNV84T-BMCU 3TNV84T-BMCU Fig 5. SUCTION MANIFOLD 9 16 2 2
Fig 5 3TNV88-BPTS 3TNV88-BPTS Fig 5. SUCTION MANIFOLD 9 2 2 2
Fig 4 4TNE88-PG 4TNE88-PG Fig 4. CYLINDER HEAD & BONNET (A)=4TNE88-PG 8 53 1 2
4TNV88-GMG 4TNV88-GMG Fig 5. SUCTION MANIFOLD (A)=4TNV88-GMG 9 2 2 2
Fig 6 4TNV88-DSA, 4TNV88-DSA2, 4TNV88-DSA3, 4TNV88-GGE 4TNV88_DSA_DSA2_DSA3_GGE Fig 6. SUCTION MANIFOLD 10 2 2 2
Fig 7 3JH2, 3JH2Z 3JH2_Z Fig 7. BONNET 10 16 1 1
3JH2, 3JH2-TE 3JH2CE_TCE_0CR10-G41800 Fig 7. BONNET 11 15 1 1
Fig 8 3JH3CE, 3JH3E, 3JH3E(EPA) 3JH3_E_EEPA_CE_2 Fig 8. BONNET 13 15 1 1
3JH3CE, 3JH3E, 3JH3E(EPA) 3JH3_E_EEPA_CE Fig 8. BONNET 9 15 1 1
Fig 5 3JH40 3JH40 Fig 5. BREATHER 9 2 1 2
Fig 8 3JH4E 3JH4E Fig 8. BONNET 12 18 1 2
Fig 8 3JH5E 3JH5E Fig 8. BONNET 11 18 1 2
4JH2-DTE, 4JH2-HTE, 4JH2-TE, 4JH2-UTE(B), 4JH2E 4JH2_E_TE_HTE_DTE_UTEB Fig 8. BONNET & BREATHER 17 19-1 ▲ 1 1
4JH2-DTE, 4JH2-HTE, 4JH2-TE, 4JH2-UTE(B), 4JH2E 4JH2_E_TE_HTE_DTE_UTEB_2 Fig 8. BONNET & BREATHER 17 19-1 ▲ 1 1
4JH3-DTE, 4JH3-HTE 4JH3_HTE_DTE Fig 9. BONNET 10 15 1 1
Fig 13 4JH3CE, 4JH3CE1, 4JH3E 4JH3_E_CE_CE1_TE_TCE Fig 13. BONNET 14 15 1 1
Fig 13 4JH3-TBE, 4JH3-TCE, 4JH3-TE 4JH3_E_CE_CE1_TE_TCE Fig 13. BONNET 14 31 1 1
Fig 8 4JH4-HTE, 4JH4-TE 4JH4_TE_HTE Fig 8. BONNET 12 16 1 1
4JH45, 4JH57 4JH_45_57 Fig 5. BREATHER 9 2-1 ▲ 1 2
4JH4AE 4JH4AE Fig 8. BONNET 11 18 1 2
Fig 8 4JH4E 4JH4E Fig 8. BONNET 11 18 1 2
Fig 8 4JH5E 4JH5E Fig 8. BONNET 11 18 1 2
4JH110, 4JH80 4JH_80_110 Fig 5. BREATHER 9 2-1 ▲ 1 1
