CLAMP, 25

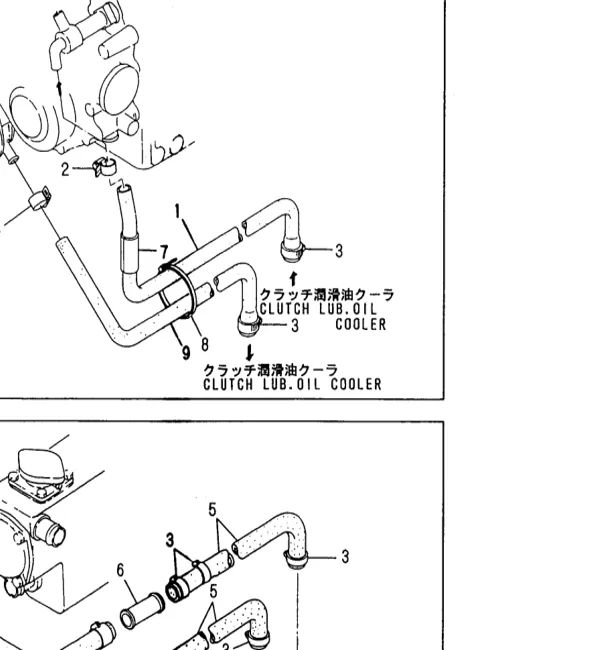

23000-025000 — CLAMP, 25 exploded diagram
Ref 7
Fig 38
3GM30_VE_B_C_F_FVE
23000-025000 — CLAMP, 25 exploded diagram
Ref 3
Fig 42
3GM30_VE_B_C_F_FVE
23000-025000 — CLAMP, 25 exploded diagram
Ref 13
Fig 8
2YM15
23000-025000 — CLAMP, 25 exploded diagram
Ref 13
Fig 16
2YM15
23000-025000 — CLAMP, 25 exploded diagram
Ref 19
Fig 8
4JH2_E_TE_HTE_DTE_UTEB_2
23000-025000 — CLAMP, 25 exploded diagram
Ref 28
Fig 21
4JH2_E_TE_HTE_DTE_UTEB_2
23000-025000 — CLAMP, 25 exploded diagram
Ref 13
Fig 8
3YM30
23000-025000 — CLAMP, 25 exploded diagram
Ref 12
Fig 18
4JH4_TE_HTE
23000-025000 — CLAMP, 25 exploded diagram
Ref 12
Fig 16
1GM_2GMF_3GMF_3GMD_3HM_3HMF
23000-025000 — CLAMP, 25 exploded diagram
Ref 8
Fig 7
4JH-HTE_KBW-21
23000-025000 — CLAMP, 25 exploded diagram
Ref 21
Fig 28
4JH-HTE_KBW-21
23000-025000 — CLAMP, 25 exploded diagram
Ref 10
Fig 34
4JH-HTE_KBW-21
23000-025000 — CLAMP, 25 exploded diagram
Ref 21
Fig 28
4JH-DTE
23000-025000 — CLAMP, 25 exploded diagram
Ref 21
Fig 35
4JH_E_TE
23000-025000 — CLAMP, 25 exploded diagram
Ref 5-1
Fig 46
4LH_TE_HTE_DTE_STE
23000-025000 — CLAMP, 25 exploded diagram
Ref 19
Fig 8
4JH2_E_TE_HTE_DTE_UTEB
23000-025000 — CLAMP, 25 exploded diagram
Ref 28
Fig 21
4JH2_E_TE_HTE_DTE_UTEB
23000-025000 — CLAMP, 25 exploded diagram
Ref 19
Fig 36
4LHA_STEP_STZEP_DTEP_DTZEP_HTEP_HTZEP
23000-025000 — CLAMP, 25 exploded diagram
Ref 21
Fig 37
4LHA_STEP_STZEP_DTEP_DTZEP_HTEP_HTZEP
23000-025000 — CLAMP, 25 exploded diagram
Ref 13
Fig 8
3YM20
23000-025000 — CLAMP, 25 exploded diagram
Ref 6
Fig 35
3GM30-YEU_3GM30C-YEU_3GM30F-YEU_3GM30FC-YEU
23000-025000 — CLAMP, 25 exploded diagram
Ref 7
Fig 36
3GM30-YEU_3GM30C-YEU_3GM30F-YEU_3GM30FC-YEU
23000-025000 — CLAMP, 25 exploded diagram
Ref 3
Fig 39
3GM30-YEU_3GM30C-YEU_3GM30F-YEU_3GM30FC-YEU
23000-025000 — CLAMP, 25 exploded diagram
Ref 6
Fig 68
3GM30-YEU_3GM30C-YEU_3GM30F-YEU_3GM30FC-YEU
23000-025000 — CLAMP, 25 exploded diagram
Ref 28
Fig 8
3YM30AE
23000-025000 — CLAMP, 25 exploded diagram
Ref 14
Fig 16
3YM30AE
23000-025000 — CLAMP, 25 exploded diagram
Ref 4
Fig 12
2QM20_3QM30_2QM_3QM
23000-025000 — CLAMP, 25 exploded diagram
Ref 7
Fig 69
3HM35_C_F
23000-025000 — CLAMP, 25 exploded diagram
Ref 18
Fig 23
4JH3_E_CE_CE1_TE_TCE
23000-025000 — CLAMP, 25 exploded diagram
Ref 18
Fig 18
4JH3_HTE_DTE

23000-025000 — Affiliate Parts Search

As an Amazon Associate I earn from qualifying purchases. Other links (eBay, AliExpress) are also affiliate links. They help pay for the site, at no extra cost to you. More

Fitted to

Engines, drives and generators whose parts catalogue lists this part. Open any for its exploded parts list.

Engines

Supersession

Superseded by
Part No.DescriptionCodeApplies
119172-48250 CLIP, HOSE 25 N A=EXXXXX; B=EXXXXX; C=EXXXXX; D=EXXXXX; A=EXXXXX; B=EXXXXX; C=EXXXXX; D=EXXXXX; E=EXXXXX; F=EXXXXX; B=EXXXXX; C=EXXXXX; D=EXXXXX
129410-03990 CLIP R A=*1990.11; B=*1990.11; C=*1990.11; D=*1990.11; E=*1990.11
23000-022000 CLAMP, 22 N B=EXXXXX; C=EXXXXX; D=EXXXXX
23000-028000 CLAMP, 28 N A=E/#E11906
23010-025000 CLAMP, 25 R B=*1990.02
Replaces (older)
Part No.DescriptionCodeApplies
23000-016000 CLAMP, 16 B=*1988.11
No cross-references recorded for this part yet.

Used in 81 places

Every catalog figure this part is placed in, the model(s) it applies to, and its reference/level/quantity.

Model(s)CatalogFigurePageRefLevQty
4TNE106-G1A, 4TNE106-SA, 4TNE106T-G1A, 4TNE106T-SA 4TNE106-G1A-SA Parts Catalog Fig 10. LUB.OIL LINE 1 11 1
4TNE106-G1A, 4TNE106-SA, 4TNE106T-G1A, 4TNE106T-SA 4TNE106-G1A-SA Parts Catalog Fig 11. COOLING WATER SYSTEM 1 22 1
4TNV84T-DSA, 4TNV84T-DSA2, 4TNV84T-DSA3, 4TNV84T-GGE 4TNV84T_DSA_DSA2_DSA3_GGE Fig 12. LUB. OIL PIPE (A)=4TNV84T-DSA 16 23 1 2
Fig 16 1GM 1GM_2GMF_3GMF_3GMD_3HM_3HMF Fig 16. MIXING ELBOW(U-TYPE/OPTIONAL) 26 12 1 2
1GM 1GM_2GMF_3GMF_3GMD_3HM_3HMF Fig 31. COOLING WATER PIPE 42 10 1 2
1GM 1GM_2GMF_3GMF_3GMD_3HM_3HMF Fig 32. COOLING WATER PIPE(2,3GMF,3HMF) 43 7 1 4 / 6
1GM 1GM_2GMF_3GMF_3GMD_3HM_3HMF Fig 57. LUB. OIL WASTE,BILGE PUMP & KINGSTON COCK(OPTIONAL) 70 11 1 2
1GM 1GM_2GMF_3GMF_3GMD_3HM_3HMF Fig 76. COOLING WATER PIPE & V-BELT 91 2 1 4
1GM10C 1GM10_VE_B_C_L Fig 34. COOLING WATER LINE(OPTIONAL) 41 3 ▲ 1 2 / 1
2GM20F, 2GM20FVE Yanmar 2GM20 Parts Catalog (ympdf3a) Fig 40. COOLING FRESH WATER LINE 7 1 4 / 3
2GM20C Yanmar 2GM20 Parts Catalog (ympdf3a) Fig 43. COOLING SEA WATER LINE(OPTIONAL) 3 1 1
2GM20F, 2GM20FVE Yanmar 2GM20 Parts Catalog (ympdf3a) Fig 76. MIXING ELBOW(OPTIONAL) 7 1 2
2GM20F, 2GM20FVE Yanmar 2GM20 Parts Catalog (ympdf3a) Fig 79. KINGSTON COCK(OPTIONAL) 3 1 2
Fig 8 2YM15 2YM15 Fig 8. MIXING ELBOW 12 13 1 2
Fig 8 2YM15 2YM15 Fig 8. MIXING ELBOW 12 25 1 2
Fig 16 2YM15 2YM15 Fig 16. COOLING WATER PIPE 20 13 1 2
Fig 35 3GM30, 3GM30-YEU, 3GM30C-YEU 3GM30-YEU_3GM30C-YEU_3GM30F-YEU_3GM30FC-YEU Fig 35. COOLING SEA WATER PIPE 44 6 1 1
Fig 36 3GM30, 3GM30F-YEU, 3GM30FC-YEU 3GM30-YEU_3GM30C-YEU_3GM30F-YEU_3GM30FC-YEU Fig 36. COOLING FRESH WATER PIPE 45 7 1 4
Fig 38 3GM30, 3GM30B, 3GM30C 3GM30_VE_B_C_F_FVE Fig 38. COOLING SEA WATER LINE 47 6 1 2
Fig 38 3GM30VE 3GM30_VE_B_C_F_FVE Fig 38. COOLING SEA WATER LINE 47 7 1 2
Fig 39 3GM30, 3GM30-YEU, 3GM30F-YEU 3GM30-YEU_3GM30C-YEU_3GM30F-YEU_3GM30FC-YEU Fig 39. COOLING SEA WATER PIPE(OPTIONAL) 48 3 1 3 / 5
Fig 39 3GM30, 3GM30C-YEU, 3GM30FC-YEU 3GM30-YEU_3GM30C-YEU_3GM30F-YEU_3GM30FC-YEU Fig 39. COOLING SEA WATER PIPE(OPTIONAL) 48 4 1 2
3GM30F, 3GM30FVE 3GM30_VE_B_C_F_FVE Fig 39. COOLING FRESH WATER LINE 48 7 1 4
Fig 42 3GM30C, 3GM30FVE, 3GM30VE 3GM30_VE_B_C_F_FVE Fig 42. COOLING SEA WATER LINE(OPTIONAL) 51 3 1 2 / 1 / 5
3GM30, 3GM30-YEU, 3GM30C-YEU 3GM30-YEU_3GM30C-YEU_3GM30F-YEU_3GM30FC-YEU Fig 63. MIXING ELBOW(OPTIONAL) 73 7 1 2
3GM30, 3GM30F-YEU, 3GM30FC-YEU 3GM30-YEU_3GM30C-YEU_3GM30F-YEU_3GM30FC-YEU Fig 64. MIXING ELBOW(OPTIONAL) 74 7 1 2
Fig 68 3GM30, 3GM30-YEU, 3GM30F-YEU 3GM30-YEU_3GM30C-YEU_3GM30F-YEU_3GM30FC-YEU Fig 68. KINGSTON COCK(OPTIONAL) 78 6 1 1 / 2
3GM30, 3GM30B, 3GM30C, 3GM30VE 3GM30_VE_B_C_F_FVE Fig 72. MIXING ELBOW(OPTIONAL) 81 7 1 2
3GM30F, 3GM30FVE 3GM30_VE_B_C_F_FVE Fig 73. MIXING ELBOW(OPTIONAL) 82 7 1 2
3GM30F, 3GM30FVE 3GM30_VE_B_C_F_FVE Fig 76. KINGSTON COCK(OPTIONAL) 85 3 1 2
3HM35C 3HM35_C_F Fig 37. COOLING WATER LINES 38 6 1 6
3HM35C 3HM35_C_F Fig 37. COOLING WATER LINES 38 6-1 ▲ 1 4
3HM35F 3HM35_C_F Fig 38. COOLING WATER LINES 39 7 1 4
3HM35C 3HM35_C_F Fig 68. MIXING ELBOW 69 7 1 2
Fig 69 3HM35F 3HM35_C_F Fig 69. MIXING ELBOW 70 7 1 2
3HM35F 3HM35_C_F Fig 72. KINGSTON COCK 73 3 1 2
3JH2, 3JH2-TE 3JH2CE_TCE_0CR10-G41800 Fig 14. LUB. OIL PIPE 18 22 1 2
3JH2, 3JH2-TE 3JH2CE_TCE_0CR10-G41800 Fig 16. COOLING FRESH WATER SYSTEM 20 28 1 2
3QM 2QM20_3QM30_2QM_3QM Fig 4. SILENCER & EXHAUST MANIFOLD 10 62 2
3QM 2QM20_3QM30_2QM_3QM Fig 4. SILENCER & EXHAUST MANIFOLD 10 78 2
Fig 12 3QM 2QM20_3QM30_2QM_3QM Fig 12. COOLING WATER SYSTEM 23 4 1
Fig 12 3QM 2QM20_3QM30_2QM_3QM Fig 12. COOLING WATER SYSTEM 23 28 1
Fig 12 3QM 2QM20_3QM30_2QM_3QM Fig 12. COOLING WATER SYSTEM 23 55 2
Fig 8 3YM20 3YM20 Fig 8. MIXING ELBOW 12 13 1 2
Fig 8 3YM20 3YM20 Fig 8. MIXING ELBOW 12 25 1 2
3YM20 3YM20 Fig 16. COOLING PIPE(SEA WATER) 22 7 1 2
Fig 8 3YM30 3YM30 Fig 8. MIXING ELBOW 12 13 1 2
Fig 8 3YM30, 3YM30AE 3YM30AE Fig 8. MIXING ELBOW 11 28 1 2
3YM30 3YM30 Fig 16. COOLING SEA WATER PIPE 20 7 1 2
Fig 16 3YM30, 3YM30AE 3YM30AE Fig 16. COOLING PIPE 19 14 1 2
Fig 7 4JH, 4JH-HTE 4JH-HTE_KBW-21 Fig 7. BREATHER 70 8 1 1
4JH, 4JH-DTE 4JH-DTE Fig 7. BREATHER 12 8 1 1
4JH, 4JH-HT, 4JH-T 4JH_T_HT Fig 9. BONNET 15 17 1 1
4JH-HT, 4JH-T 4JH_T_HT Fig 23. LUB. OIL PIPE 31 24 1 2
Fig 28 4JH, 4JH-HTE 4JH-HTE_KBW-21 Fig 28. LUB. OIL LINES 24 21 1 2
Fig 28 4JH, 4JH-DTE 4JH-DTE Fig 28. LUB.OIL PIPE 33 21 1 2
Fig 34 4JH, 4JH-HTE 4JH-HTE_KBW-21 Fig 34. COOLING FRESH WATER LINES 31 10 1 2
4JH, 4JH-DTE 4JH-DTE Fig 34. COOLING FRESH WATER PIPE 39 10 1 2
Fig 8 4JH2-DTE, 4JH2-HTE, 4JH2-TE, 4JH2-UTE(B), 4JH2E 4JH2_E_TE_HTE_DTE_UTEB Fig 8. BONNET & BREATHER 17 19 1 1
Fig 21 4JH2-DTE, 4JH2-HTE, 4JH2-TE, 4JH2-UTE(B) 4JH2_E_TE_HTE_DTE_UTEB Fig 21. LUB. OIL LINE 31 28 1 2
4JH2-DTE, 4JH2-HTE, 4JH2-TE, 4JH2-UTE(B) 4JH2_E_TE_HTE_DTE_UTEB Fig 28. COOLING FRESH WATER PIPE 39 12 1 2
Fig 8 4JH2-DTE, 4JH2-HTE, 4JH2-TE, 4JH2-UTE(B), 4JH2E 4JH2_E_TE_HTE_DTE_UTEB_2 Fig 8. BONNET & BREATHER 17 19 1 1
Fig 21 4JH2-DTE, 4JH2-HTE, 4JH2-TE, 4JH2-UTE(B) 4JH2_E_TE_HTE_DTE_UTEB_2 Fig 21. LUB. OIL LINE 31 28 1 2
4JH2-DTE, 4JH2-HTE, 4JH2-TE, 4JH2-UTE(B) 4JH2_E_TE_HTE_DTE_UTEB_2 Fig 28. COOLING FRESH WATER PIPE 39 12 1 2
Fig 18 4JH3-DTE, 4JH3-HTE 4JH3_HTE_DTE Fig 18. LUB.OIL PIPE 19 18 1 2
Fig 23 4JH3-TBE, 4JH3-TCE, 4JH3-TE 4JH3_E_CE_CE1_TE_TCE Fig 23. LUB.OIL PIPE(4JH3-TE) 24 18 1 2
4JH3-TBE, 4JH3-TCE, 4JH3-TE 4JH3_E_CE_CE1_TE_TCE Fig 31. COOLING FRESH WATER PIPE 35 12 1 2
Fig 18 4JH4-HTE, 4JH4-TE 4JH4_TE_HTE Fig 18. LUB.OIL PIPE 22 12 1 2
4JH110, 4JH80 4JH_80_110 Fig 23. LUB. OIL PIPE 30 14 1 2
4JHE 4JH_E_TE Fig 8. BREATHER 13 8 1 1
4JH-TE 4JH_E_TE Fig 9. BREATHER 14 8 1 1
Fig 35 4JH-TE 4JH_E_TE Fig 35. LUB.OIL PIPE 40 21 1 2
4LH-HTE 4LH_TE_HTE_DTE_STE Fig 9. B0NNET & BREATHER 17 11 1 2
4LH-DTE, 4LH-HTE, 4LH-STE 4LH_TE_HTE_DTE_STE Fig 34. LUB. OIL PIPE(TURBOCHARGER) 48 6 1 2
Fig 46 4LH-DTE, 4LH-HTE, 4LH-STE 4LH_TE_HTE_DTE_STE Fig 46. COOLING FRESH WATER PIPE(TURBOCHARGER) 62 5-1 ▲ 1 6
4LHA-DTE(P), 4LHA-DTZE(P), 4LHA-HTE(P), 4LHA-HTZE(P), 4LHA-STE(P), 4LHA-STZE(P) 4LHA_STEP_STZEP_DTEP_DTZEP_HTEP_HTZEP Fig 26. LUB.OIL PIPE(TURBOCHARGER) 35 5 1 2
Fig 36 4LHA-DTE(P), 4LHA-DTZE(P), 4LHA-STE(P), 4LHA-STZE(P) 4LHA_STEP_STZEP_DTEP_DTZEP_HTEP_HTZEP Fig 36. C.F.W.PIPE(4LHA-ST/DT(Z)E(P)) 46 19 1 2
Fig 36 4LHA-DTE(P), 4LHA-DTZE(P), 4LHA-STE(P), 4LHA-STZE(P) 4LHA_STEP_STZEP_DTEP_DTZEP_HTEP_HTZEP Fig 36. C.F.W.PIPE(4LHA-ST/DT(Z)E(P)) 46 27 1 4
Fig 37 4LHA-HTE(P), 4LHA-HTZE(P) 4LHA_STEP_STZEP_DTEP_DTZEP_HTEP_HTZEP Fig 37. C.F.W.PIPE(4LHA-HT(Z)E(P)) 48 21 1 4
Fig 37 4LHA-HTE(P), 4LHA-HTZE(P) 4LHA_STEP_STZEP_DTEP_DTZEP_HTEP_HTZEP Fig 37. C.F.W.PIPE(4LHA-HT(Z)E(P)) 48 24 1 2
6LP-DTZE, 6LP-STZE 6LPA_DTEP_DTZEP_DTZEP1_STEP_STZEP_STZEP1 Fig 55. ATF PIPE 62 15 1 2
