Yanmar › Part 22137-080000

22137-080000 Marine + Industrial

WASHER, 8

22137-080000 — WASHER, 8 exploded diagram
Ref 26
Fig 17
4JH_T_HT
22137-080000 — WASHER, 8 exploded diagram
Ref 21
Fig 34
4JH_T_HT
22137-080000 — WASHER, 8 exploded diagram
Ref 26
Fig 42
4JH_T_HT
22137-080000 — WASHER, 8 exploded diagram
Ref 26
Fig 27
3JH2_Z
22137-080000 — WASHER, 8 exploded diagram
Ref 7
Fig 15
4JH_45_57
22137-080000 — WASHER, 8 exploded diagram
Ref 16
Fig 39
4JH_45_57
22137-080000 — WASHER, 8 exploded diagram
Ref 16
Fig 60
4JH_45_57
22137-080000 — WASHER, 8 exploded diagram
Ref 4
Fig 14
4JH_80_110
22137-080000 — WASHER, 8 exploded diagram
Ref 4
Fig 31
4JH_80_110
22137-080000 — WASHER, 8 exploded diagram
Ref 16
Fig 48
4JH_80_110
22137-080000 — WASHER, 8 exploded diagram
Ref 3
Fig 89
4JH_80_110
22137-080000 — WASHER, 8 exploded diagram
Ref 16
Fig 41
3JH40
22137-080000 — WASHER, 8 exploded diagram
Ref 16
Fig 42
3JH40
22137-080000 — WASHER, 8 exploded diagram
Ref 3
Fig 13
4JH2_E_TE_HTE_DTE_UTEB_2
22137-080000 — WASHER, 8 exploded diagram
Ref 28
Fig 15
4JH2_E_TE_HTE_DTE_UTEB_2
22137-080000 — WASHER, 8 exploded diagram
Ref 36
Fig 16
4JH2_E_TE_HTE_DTE_UTEB_2
22137-080000 — WASHER, 8 exploded diagram
Ref 23
Fig 42
4JH2_E_TE_HTE_DTE_UTEB_2
22137-080000 — WASHER, 8 exploded diagram
Ref 4
Fig 44
4JH2_E_TE_HTE_DTE_UTEB_2
22137-080000 — WASHER, 8 exploded diagram
Ref 23
Fig 47
4JH2_E_TE_HTE_DTE_UTEB_2
22137-080000 — WASHER, 8 exploded diagram
Ref 10
Fig 53
4JH2_E_TE_HTE_DTE_UTEB_2
22137-080000 — WASHER, 8 exploded diagram
Ref 13
Fig 54
4JH2_E_TE_HTE_DTE_UTEB_2
22137-080000 — WASHER, 8 exploded diagram
Ref 12
Fig 38
3JH4E
22137-080000 — WASHER, 8 exploded diagram
Ref 18
Fig 44
3JH4E
22137-080000 — WASHER, 8 exploded diagram
Ref 15
Fig 40
4JH4E
22137-080000 — WASHER, 8 exploded diagram
Ref 22
Fig 46
4JH4E
22137-080000 — WASHER, 8 exploded diagram
Ref 27
Fig 37
4JH4_TE_HTE
22137-080000 — WASHER, 8 exploded diagram
Ref 16
Fig 41
4JH4_TE_HTE
22137-080000 — WASHER, 8 exploded diagram
Ref 27
Fig 74
1GM_2GMF_3GMF_3GMD_3HM_3HMF
22137-080000 — WASHER, 8 exploded diagram
Ref 8
Fig 57
4JH-HTE_KBW-21
22137-080000 — WASHER, 8 exploded diagram
Ref 4
Fig 48
4JH-DTE
22137-080000 — WASHER, 8 exploded diagram
Ref 10
Fig 79
4JH_E_TE
22137-080000 — WASHER, 8 exploded diagram
Ref 13
Fig 80
4JH_E_TE
22137-080000 — WASHER, 8 exploded diagram
Ref 42
Fig 33
4LH_TE_HTE_DTE_STE
22137-080000 — WASHER, 8 exploded diagram
Ref 50
Fig 52
4LH_TE_HTE_DTE_STE
22137-080000 — WASHER, 8 exploded diagram
Ref 3
Fig 13
4JH2_E_TE_HTE_DTE_UTEB
22137-080000 — WASHER, 8 exploded diagram
Ref 28
Fig 15
4JH2_E_TE_HTE_DTE_UTEB
22137-080000 — WASHER, 8 exploded diagram
Ref 36
Fig 16
4JH2_E_TE_HTE_DTE_UTEB
22137-080000 — WASHER, 8 exploded diagram
Ref 23
Fig 42
4JH2_E_TE_HTE_DTE_UTEB
22137-080000 — WASHER, 8 exploded diagram
Ref 4
Fig 44
4JH2_E_TE_HTE_DTE_UTEB
22137-080000 — WASHER, 8 exploded diagram
Ref 23
Fig 47
4JH2_E_TE_HTE_DTE_UTEB
22137-080000 — WASHER, 8 exploded diagram
Ref 10
Fig 53
4JH2_E_TE_HTE_DTE_UTEB
22137-080000 — WASHER, 8 exploded diagram
Ref 13
Fig 54
4JH2_E_TE_HTE_DTE_UTEB
22137-080000 — WASHER, 8 exploded diagram
Ref 17
Fig 24
4LHA_STEP_STZEP_DTEP_DTZEP_HTEP_HTZEP
22137-080000 — WASHER, 8 exploded diagram
Ref 65
Fig 43
4LHA_STEP_STZEP_DTEP_DTZEP_HTEP_HTZEP
22137-080000 — WASHER, 8 exploded diagram
Ref 18
Fig 56
6LPA_STP2_STZP2_STZP3
22137-080000 — WASHER, 8 exploded diagram
Ref 15
Fig 38
4JH4AE
22137-080000 — WASHER, 8 exploded diagram
Ref 15
Fig 37
3JH5E
22137-080000 — WASHER, 8 exploded diagram
Ref 22
Fig 45
3JH5E
22137-080000 — WASHER, 8 exploded diagram
Ref 10
Fig 48
3JH5E
22137-080000 — WASHER, 8 exploded diagram
Ref 15
Fig 37
4JH5E
22137-080000 — WASHER, 8 exploded diagram
Ref 22
Fig 45
4JH5E
22137-080000 — WASHER, 8 exploded diagram
Ref 10
Fig 48
4JH5E
22137-080000 — WASHER, 8 exploded diagram
Ref 23
Fig 4
3GM30-YEU_3GM30C-YEU_3GM30F-YEU_3GM30FC-YEU
22137-080000 — WASHER, 8 exploded diagram
Ref 36
Fig 8
2QM20_3QM30_2QM_3QM
22137-080000 — WASHER, 8 exploded diagram
Ref 26
Fig 48
4JH3_E_CE_CE1_TE_TCE
22137-080000 — WASHER, 8 exploded diagram
Ref 12
Fig 49
4JH3_E_CE_CE1_TE_TCE
22137-080000 — WASHER, 8 exploded diagram
Ref 10
Fig 13
4JH3_HTE_DTE
22137-080000 — WASHER, 8 exploded diagram
Ref 23
Fig 35
4JH3_HTE_DTE

22137-080000 — Affiliate Parts Search

As an Amazon Associate I earn from qualifying purchases. Other links (eBay, AliExpress) are also affiliate links. They help pay for the site, at no extra cost to you. More

Fitted to

Engines, drives and generators whose parts catalogue lists this part. Open any for its exploded parts list.

Engines Saildrives & gearboxes
No cross-references recorded for this part yet.

Used in 170 places

Every catalog figure this part is placed in, the model(s) it applies to, and its reference/level/quantity.

Model(s)CatalogFigurePageRefLevQty
SD25 SD25 Fig 1. MOUNTING FLANGE 4 13 1 8
3TN66L-UT 3TN66L-UT Fig 17. GENERATOR 22 8 1 1
3TN75E-G1, 3TN82E-G1, 4TN82E-G1 3TN75E-G1_3TN75E-G2_3TN82E-G1_3TN82E-G2_4TN82E-G1_4TN82E-G2 Fig 23. RADIATOR & COOLING WATER LINE 33 27 1 2
3TNE84-G1A, 3TNE84-SA, 3TNE84C-G1A 3TNE84-SA_3TNE84-G1A_3TNE84-G2A_3TNE84C-G1A Fig 12. RADIATOR 19 13 1 2
4TNE84-EG1A, 4TNE84-ESA, 4TNE84-G1A01, 4TNE84-SA 4TNE84_SA_G1A01_G2A01_ESA_EG1A Fig 12. RADIATOR (A)=4TNE84-SA 16 15 1 2
4TNE84-EG1A, 4TNE84-ESA, 4TNE84-G1A01, 4TNE84-SA 4TNE84_SA_G1A01_G2A01_ESA_EG1A Fig 12. RADIATOR (A)=4TNE84-SA 16 59 1 6
1GM 1GM_2GMF_3GMF_3GMD_3HM_3HMF Fig 3. GEAR HOUSING 10 22 1 12
1GM 1GM_2GMF_3GMF_3GMD_3HM_3HMF Fig 8. BREATHER 16 11 1 2
1GM 1GM_2GMF_3GMF_3GMD_3HM_3HMF Fig 11. CYLINDER HEAD 19 45-1 2 1
1GM 1GM_2GMF_3GMF_3GMD_3HM_3HMF Fig 11. CYLINDER HEAD 19 53 2 2
1GM 1GM_2GMF_3GMF_3GMD_3HM_3HMF Fig 13. AIR INTAKE SILENCER 23 26 1 2
1GM 1GM_2GMF_3GMF_3GMD_3HM_3HMF Fig 23. LUB. OIL STRAINER 33 25 1 2
1GM 1GM_2GMF_3GMF_3GMD_3HM_3HMF Fig 33. THERMOSTAT 44 26 1 2
1GM 1GM_2GMF_3GMF_3GMD_3HM_3HMF Fig 43. SPEED REMOTE CONTROL 56 25 1 1
1GM 1GM_2GMF_3GMF_3GMD_3HM_3HMF Fig 47. GENERATOR(AC) 60 12 1 1
1GM 1GM_2GMF_3GMF_3GMD_3HM_3HMF Fig 47. GENERATOR(AC) 60 17 1 2
Fig 74 1GM 1GM_2GMF_3GMF_3GMD_3HM_3HMF Fig 74. COOLING FRESH WATER PUMP & SUB-TANK 88 27 1 2
3GM30, 3GM30-YEU, 3GM30C-YEU 3GM30-YEU_3GM30C-YEU_3GM30F-YEU_3GM30FC-YEU Fig 3. GEAR HOUSING 10 23 1 2
Fig 4 3GM30, 3GM30F-YEU, 3GM30FC-YEU 3GM30-YEU_3GM30C-YEU_3GM30F-YEU_3GM30FC-YEU Fig 4. GEAR HOUSING 11 23 1 2
3JH2, 3JH2-TE 3JH2CE_TCE_0CR10-G41800 Fig 10. TURBOCHARGER & MIXING ELBOW 14 11 1 3
3JH2, 3JH2-TE 3JH2CE_TCE_0CR10-G41800 Fig 17. COOLING FRESH WATER COOLER 21 26 1 3
Fig 27 3JH2, 3JH2Z 3JH2_Z Fig 27. GENERATOR 32 26 1 1
3JH2, 3JH2-TE 3JH2CE_TCE_0CR10-G41800 Fig 27. GENERATOR 33 23 1 1
3JH2, 3JH2Z 3JH2_Z Fig 28. WIRE HARNESS & SENSOR 33 4 1 1
3JH2, 3JH2-TE 3JH2CE_TCE_0CR10-G41800 Fig 28. WIRE HARNESS 34 4 1 1
3JH2, 3JH2-TE 3JH2CE_TCE_0CR10-G41800 Fig 30. GENERATOR(OPTIONAL) 36 23 1 1
3JH2, 3JH2Z 3JH2_Z Fig 32. OIL/WATER SEPARATOR 37 3 1 2
3JH3CE, 3JH3E, 3JH3E(EPA) 3JH3_E_EEPA_CE_2 Fig 36. GENERATOR(12V-60A,NEW) 45 12 1 1
3JH3CE, 3JH3E, 3JH3E(EPA) 3JH3_E_EEPA_CE Fig 36. GENERATOR(12V-60A,NEW) 41 12 1 1
3JH3CE, 3JH3E, 3JH3E(EPA) 3JH3_E_EEPA_CE_2 Fig 38. WIRE HARNESS & SENSOR 47 4 1 1
3JH3CE, 3JH3E, 3JH3E(EPA) 3JH3_E_EEPA_CE Fig 38. WIRE HARNESS & SENSOR 43 4 1 1
3JH3CE, 3JH3E, 3JH3E(EPA) 3JH3_E_EEPA_CE_2 Fig 39. WIRE HARNESS & SENSOR(EARTH FLOAT TYPE) 49 6 1 1
3JH3CE, 3JH3E, 3JH3E(EPA) 3JH3_E_EEPA_CE Fig 39. WIRE HARNESS & SENSOR(EARTH FL 44 6 1 1
3JH40 3JH40 Fig 14. MIXING ELBOW(U TYPE) 18 8 1 4
3JH40 3JH40 Fig 39. ALTERNATOR(EARTH TYPE) 43 4 1 1
3JH40 3JH40 Fig 39. ALTERNATOR(EARTH TYPE) 43 5 1 1
Fig 41 3JH40 3JH40 Fig 41. ALTERNATOR KIT(2ND)(OPTIONAL) 45 16 2 1
Fig 42 3JH40 3JH40 Fig 42. ALTERNATOR KIT(2ND)(ISOLATED TYPE)(OPTIONAL) 46 16 2 1
3JH4E 3JH4E Fig 36. GENERATOR 42 11 1 1
Fig 38 3JH4E 3JH4E Fig 38. V-BELT COVER & GENERATOR ATTACHMENT 44 12 1 2
Fig 38 3JH4E 3JH4E Fig 38. V-BELT COVER & GENERATOR ATTACHMENT 44 13 1 1
3JH4E 3JH4E Fig 39. WIRE HARNESS & SENSOR 45 4 1 1
Fig 44 3JH4E 3JH4E Fig 44. GENERATOR(130A) & GENERATOR ATTACHMENT 50 18 1 7
3JH5E 3JH5E Fig 35. GENERATOR(12V-80A)(HITACHI: TO E12748) 39 26 1 1
Fig 37 3JH5E 3JH5E Fig 37. V-BELT COVER & GENERATOR ATTACHMENT PARTS(OPTIONAL) 42 15 1 2
Fig 37 3JH5E 3JH5E Fig 37. V-BELT COVER & GENERATOR ATTACHMENT PARTS(OPTIONAL) 42 16 1 1
3JH5E 3JH5E Fig 38. WIRE HARNESS & SENSOR 43 4 1 1
Fig 45 3JH5E 3JH5E Fig 45. GENERATOR(130A) & GENERATOR ATTACHMENT PARTS(OPTIONAL) 53 22 1 7
Fig 48 3JH5E 3JH5E Fig 48. (35A)GENERATOR(12V-120A)(VALEO: FROM E12749) 40 10 1 2
3QM 2QM20_3QM30_2QM_3QM Fig 2. GEAR HOUSING 5 9 1 9
3QM 2QM20_3QM30_2QM_3QM Fig 2. GEAR HOUSING 5 45 2 4
3QM 2QM20_3QM30_2QM_3QM Fig 3. CYLINDER HEAD 7 68 2 2
3QM 2QM20_3QM30_2QM_3QM Fig 4. SILENCER & EXHAUST MANIFOLD 10 12 1 2
Fig 8 3QM 2QM20_3QM30_2QM_3QM Fig 8. LUB.OIL SYSTEM 16 36 1 1
3QM 2QM20_3QM30_2QM_3QM Fig 11. C.F.W.PUMP & C.F.W.COOLER 21 23 1 1
3QM 2QM20_3QM30_2QM_3QM Fig 11. C.F.W.PUMP & C.F.W.COOLER 21 63 1 4
3QM 2QM20_3QM30_2QM_3QM Fig 19. STARTING MOTOR & GENERATOR 35 11 1 1
3YM20 3YM20 Fig 41. (32A)GENERATOR(VALEO)(FROM E/#E11906) 43 7 1 1
3YM30, 3YM30AE 3YM30AE Fig 29. GENERATOR(VALEO) 34 7 1 1
4JH, 4JH-HTE 4JH-HTE_KBW-21 Fig 14. MIXING ELBOW 9 3 1 3
4JH, 4JH-DTE 4JH-DTE Fig 14. MIXING ELBOW 19 3 1 3
Fig 17 4JH-HT 4JH_T_HT Fig 17. AIR COOLER 24 26 1 2
Fig 34 4JH, 4JH-HT, 4JH-T 4JH_T_HT Fig 34. FUEL LINE 47 21 1 2
Fig 42 4JH, 4JH-HT, 4JH-T 4JH_T_HT Fig 42. GENERATOR 61 26 1 1
4JH, 4JH-HT, 4JH-T 4JH_T_HT Fig 43. WIRE HARNESS & SENSOR 62 21 1 1
4JH, 4JH-HTE 4JH-HTE_KBW-21 Fig 48. GENERATOR 46 4 1 1
Fig 48 4JH, 4JH-DTE 4JH-DTE Fig 48. GENERATOR 55 4 1 1
Fig 57 4JH, 4JH-HTE 4JH-HTE_KBW-21 Fig 57. MIXING ELBOW 57 8 1 2
4JH, 4JH-DTE 4JH-DTE Fig 63. WIRE HARNESS(FOR B2 TYPE PANEL) 71 10 1 1
4JH, 4JH-HTE 4JH-HTE_KBW-21 Fig 64. WIRE HARNESS(FOR B2 TYPE PANEL 65 10 1 1
4JH, 4JH-DTE 4JH-DTE Fig 64. WIRE HARNESS(FOR C,D PANEL) 72 12 1 1
4JH, 4JH-HTE 4JH-HTE_KBW-21 Fig 66. WIRE HARNESS(FOR C,D PANEL) 64 12 1 1
Fig 13 4JH2-DTE, 4JH2-HTE, 4JH2-TE, 4JH2-UTE(B) 4JH2_E_TE_HTE_DTE_UTEB Fig 13. MIXING ELBOW 22 3 1 3
Fig 15 4JH2-HTE 4JH2_E_TE_HTE_DTE_UTEB Fig 15. AIR COOLER(4JH2-HTE) 25 28 1 2
Fig 16 4JH2-DTE, 4JH2-UTE(B) 4JH2_E_TE_HTE_DTE_UTEB Fig 16. AIR COOLER(4JH2-DTE,UTE) 26 36 1 2
Fig 42 4JH2-DTE, 4JH2-HTE, 4JH2-TE, 4JH2-UTE(B), 4JH2E 4JH2_E_TE_HTE_DTE_UTEB Fig 42. GENERATOR 57 23 1 1
Fig 44 4JH2-UTE(B) 4JH2_E_TE_HTE_DTE_UTEB Fig 44. WIRE HARNESS & SENSOR(4JH2-UTE) 59 4 1 1
Fig 47 4JH2-DTE, 4JH2-HTE, 4JH2-TE, 4JH2-UTE(B), 4JH2E 4JH2_E_TE_HTE_DTE_UTEB Fig 47. GENERATOR 62 23 1 1
Fig 53 4JH2-DTE, 4JH2-HTE, 4JH2-TE, 4JH2-UTE(B), 4JH2E 4JH2_E_TE_HTE_DTE_UTEB Fig 53. WIRE HARNESS & SENSOR(B-2 TYPE) 68 10 1 1
Fig 54 4JH2-DTE, 4JH2-HTE, 4JH2-TE, 4JH2-UTE(B), 4JH2E 4JH2_E_TE_HTE_DTE_UTEB Fig 54. WIRE HARNESS & SENSOR(C,D,E TYPE) 69 13 1 1
Fig 13 4JH2-DTE, 4JH2-HTE, 4JH2-TE, 4JH2-UTE(B) 4JH2_E_TE_HTE_DTE_UTEB_2 Fig 13. MIXING ELBOW 22 3 1 3
Fig 15 4JH2-HTE 4JH2_E_TE_HTE_DTE_UTEB_2 Fig 15. AIR COOLER(4JH2-HTE) 25 28 1 2
Fig 16 4JH2-DTE, 4JH2-UTE(B) 4JH2_E_TE_HTE_DTE_UTEB_2 Fig 16. AIR COOLER(4JH2-DTE,UTE) 26 36 1 2
Fig 42 4JH2-DTE, 4JH2-HTE, 4JH2-TE, 4JH2-UTE(B), 4JH2E 4JH2_E_TE_HTE_DTE_UTEB_2 Fig 42. GENERATOR 57 23 1 1
Fig 44 4JH2-UTE(B) 4JH2_E_TE_HTE_DTE_UTEB_2 Fig 44. WIRE HARNESS & SENSOR(4JH2-UTE 59 4 1 1
Fig 47 4JH2-DTE, 4JH2-HTE, 4JH2-TE, 4JH2-UTE(B), 4JH2E 4JH2_E_TE_HTE_DTE_UTEB_2 Fig 47. GENERATOR 62 23 1 1
Fig 53 4JH2-DTE, 4JH2-HTE, 4JH2-TE, 4JH2-UTE(B), 4JH2E 4JH2_E_TE_HTE_DTE_UTEB_2 Fig 53. WIRE HARNESS & SENSOR(B-2 TYPE 68 10 1 1
Fig 54 4JH2-DTE, 4JH2-HTE, 4JH2-TE, 4JH2-UTE(B), 4JH2E 4JH2_E_TE_HTE_DTE_UTEB_2 Fig 54. WIRE HARNESS & SENSOR(C,D,E TY 69 13 1 1
4JH3-DTE, 4JH3-HTE 4JH3_HTE_DTE Fig 11. TURBOCHARGER 12 17 1 3
4JH3-DTE, 4JH3-HTE 4JH3_HTE_DTE Fig 11. TURBOCHARGER 12 28 1 3
Fig 13 4JH3-DTE, 4JH3-HTE 4JH3_HTE_DTE Fig 13. AIR COOLER 14 10 1 2
Fig 35 4JH3-DTE, 4JH3-HTE 4JH3_HTE_DTE Fig 35. GENERATOR(55A) 37 23 1 1
4JH3-DTE, 4JH3-HTE 4JH3_HTE_DTE Fig 36. GENERATOR(80A:PREVIOUS) 38 26 1 1
4JH3-DTE, 4JH3-HTE 4JH3_HTE_DTE Fig 37. GENERATOR(80A:NEW) 39 23 1 1
4JH3-DTE, 4JH3-HTE 4JH3_HTE_DTE Fig 38. WIRE HARNESS & SENSOR 40 5 1 1
4JH3-DTE, 4JH3-HTE 4JH3_HTE_DTE Fig 39. WIRE HARNESS(EARTH FLOAT TYPE) 41 6 1 1
4JH3-TBE, 4JH3-TCE, 4JH3-TE 4JH3_E_CE_CE1_TE_TCE Fig 15. TURBOCHARGER 16 19 1 3
4JH3-TBE, 4JH3-TCE, 4JH3-TE 4JH3_E_CE_CE1_TE_TCE Fig 15. TURBOCHARGER 16 37 1 3
Fig 48 4JH3CE, 4JH3CE1, 4JH3E 4JH3_E_CE_CE1_TE_TCE Fig 48. GENERATOR(4JH3E:PREVIOUS) 57 26 1 1
Fig 49 4JH3CE, 4JH3CE1, 4JH3E 4JH3_E_CE_CE1_TE_TCE Fig 49. GENERATOR(4JH3E:NEW) 58 12 1 1
4JH3CE, 4JH3CE1, 4JH3E 4JH3_E_CE_CE1_TE_TCE Fig 50. GENERATOR(4JH3E:OPTIONAL) 59 26 1 1
4JH3-TBE, 4JH3-TCE, 4JH3-TE 4JH3_E_CE_CE1_TE_TCE Fig 51. GENERATOR(4JH3-TE) 60 23 1 1
4JH3-TBE, 4JH3-TE 4JH3_E_CE_CE1_TE_TCE Fig 52. GENERATOR(4JH3-TE:PREVIOUS) 61 26 1 1
4JH3-TBE, 4JH3-TCE, 4JH3-TE 4JH3_E_CE_CE1_TE_TCE Fig 53. GENERATOR(4JH3-TE:NEW) 62 23 1 1
4JH3-TBE, 4JH3-TCE, 4JH3-TE, 4JH3CE, 4JH3CE1, 4JH3E 4JH3_E_CE_CE1_TE_TCE Fig 54. WIRE HARNESS & SENSOR 63 5 1 1
4JH3-TBE, 4JH3-TCE, 4JH3-TE, 4JH3CE, 4JH3CE1, 4JH3E 4JH3_E_CE_CE1_TE_TCE Fig 55. WIRE HARNESS(EARTH FLOAT TYPE) 65 6 1 1
4JH4-HTE, 4JH4-TE 4JH4_TE_HTE Fig 10. MIXING ELBOW 14 3 1 3
4JH4-HTE, 4JH4-TE 4JH4_TE_HTE Fig 10. MIXING ELBOW 14 16 1 3
4JH4-HTE 4JH4_TE_HTE Fig 13. AIR COOLER 17 10 1 2
4JH4-HTE, 4JH4-TE 4JH4_TE_HTE Fig 31. FUEL PIPE & FUEL STRAINER 36 19 1 2
Fig 37 4JH4-HTE, 4JH4-TE 4JH4_TE_HTE Fig 37. GENERATOR 42 27 1 1
Fig 41 4JH4-HTE, 4JH4-TE 4JH4_TE_HTE Fig 41. GENERATOR(130A) & GENERATOR ATTACHMENT 46 16 1 7
4JH4-HTE, 4JH4-TE 4JH4_TE_HTE Fig 42. WIRE HARNESS & SENSOR 47 5 1 1
Fig 15 4JH45, 4JH57 4JH_45_57 Fig 15. MIXING ELBOW(U TYPE) 21 7 1 4
4JH45, 4JH57 4JH_45_57 Fig 38. ALTERNATOR(EARTH TYPE) 47 4 1 1
4JH45, 4JH57 4JH_45_57 Fig 38. ALTERNATOR(EARTH TYPE) 47 5 1 1
Fig 39 4JH45, 4JH57 4JH_45_57 Fig 39. ALTERNATOR KIT(2ND)(OPTIONAL) 49 16 2 1
Fig 60 4JH45, 4JH57 4JH_45_57 Fig 60. (39A)ALTERNATOR KIT(2ND)(ISOLATED TYPE)(OPTIONAL) 50 16 2 1
4JH4AE 4JH4AE Fig 10. MIXING ELBOW 13 11 1 4
4JH4AE 4JH4AE Fig 36. GENERATOR 41 26 1 1
Fig 38 4JH4AE 4JH4AE Fig 38. V-BELT COVER & GENERATOR ATTACHIMENT(OPTIONAL) 43 15 1 2
Fig 38 4JH4AE 4JH4AE Fig 38. V-BELT COVER & GENERATOR ATTACHIMENT(OPTIONAL) 43 16 1 1
4JH4AE 4JH4AE Fig 39. WIRE HARNESS & SENSOR 44 4 1 1
4JH4E 4JH4E Fig 37. GENERATOR 43 11 1 1

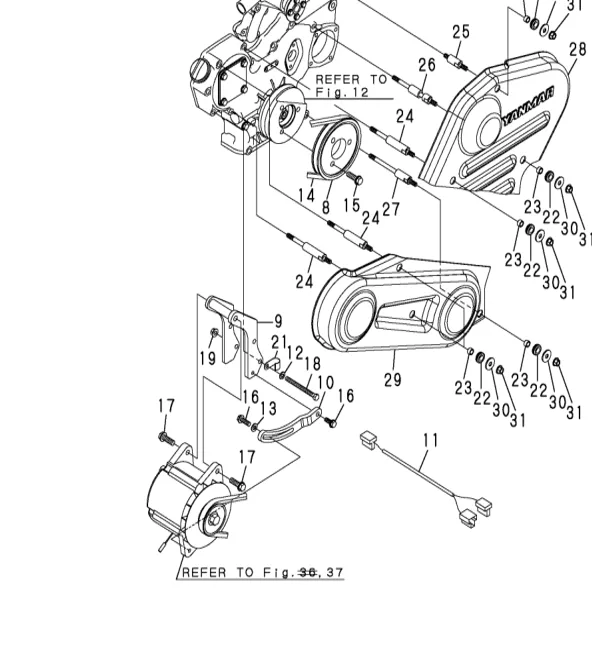

Fig 40 4JH4E 4JH4E Fig 40. V-BELT COVER & GENERATOR ATTACHMENT 46 15 1 2
Fig 40 4JH4E 4JH4E Fig 40. V-BELT COVER & GENERATOR ATTACHMENT 46 16 1 1
4JH4E 4JH4E Fig 41. WIRE HARNESS & SENSOR 47 4 1 1

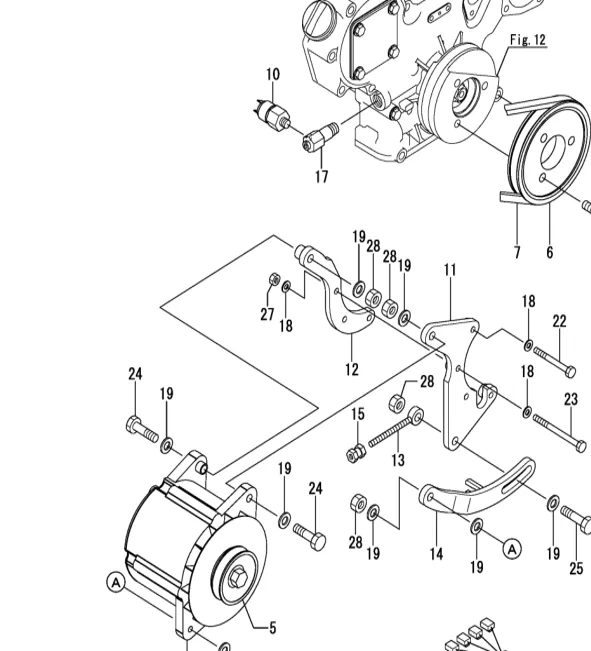

Fig 46 4JH4E 4JH4E Fig 46. GENERATOR(130A) & GENERATOR ATTACHMENT 52 22 1 7
4JH5E 4JH5E Fig 35. GENERATOR(12V-80A)(HITACHI: TO E14235) 39 26 1 1
Fig 37 4JH5E 4JH5E Fig 37. V-BELT COVER & GENERATOR ATTACHMENT PARTS(OPTIONAL) 42 15 1 2
Fig 37 4JH5E 4JH5E Fig 37. V-BELT COVER & GENERATOR ATTACHMENT PARTS(OPTIONAL) 42 16 1 1
4JH5E 4JH5E Fig 38. WIRE HARNESS & SENSOR 43 4 1 1
Fig 45 4JH5E 4JH5E Fig 45. GENERATOR(130A) & GENERATOR ATTACHMENT PARTS(OPTIONAL) 53 22 1 7
Fig 48 4JH5E 4JH5E Fig 48. (35A)GENERATOR(12V-120A)(VALEO: FROM E14236) 40 10 1 2
Fig 14 4JH110, 4JH80 4JH_80_110 Fig 14. MIXING ELBOW(L TYPE) 20 4 1 3
4JH110, 4JH80 4JH_80_110 Fig 15. MIXING ELBOW(U TYPE) 21 11 1 5
4JH110, 4JH80 4JH_80_110 Fig 19. AIR DUCT 25 8 1 2
Fig 31 4JH110, 4JH80 4JH_80_110 Fig 31. COOLING PIPE(SEA WATER)(MIXING ELBOW) 38 4 1 1
4JH110, 4JH80 4JH_80_110 Fig 47. ALTERNATOR(EARTH TYPE) 55 4 1 1
4JH110, 4JH80 4JH_80_110 Fig 47. ALTERNATOR(EARTH TYPE) 55 5 1 1
Fig 48 4JH110, 4JH80 4JH_80_110 Fig 48. ALTERNATOR KIT(2ND)(OPTIONAL) 57 16 2 1
4JH110, 4JH80 4JH_80_110 Fig 70. (48A)ALTERNATOR KIT(2ND)(ISOLATED TYPE)(OPTIONAL) 58 16 2 1
Fig 89 4JH80 4JH_80_110 Fig 89. (60F)SUPPORT(FLYWHEEL HOUSING)(FOR S2 DRIVE) 91 3 1 3
4JH-TE 4JH_E_TE Fig 19. MIXING ELBOW 24 3 1 3
4JH-TE, 4JHE 4JH_E_TE Fig 38. COOLING FRESH WATER PUMP 43 12 1 1
4JH-TE, 4JHE 4JH_E_TE Fig 59. GENERATOR 67 4 1 1
Fig 79 4JH-TE, 4JHE 4JH_E_TE Fig 79. WIRE HARNESS(FOR B2 TYPE PANEL 87 10 1 1
Fig 80 4JH-TE, 4JHE 4JH_E_TE Fig 80. WIRE HARNESS (FOR C,D PANEL) 88 13 1 1
Fig 33 4LH-DTE, 4LH-STE 4LH_TE_HTE_DTE_STE Fig 33. LUB. OIL SYSTEM(4LH-DTE,STE) 46 42 1 2
4LH-STE 4LH_TE_HTE_DTE_STE Fig 42. COOLING FRESH WATER COOLER(4LH-STE) 58 31 1 6
4LH-DTE 4LH_TE_HTE_DTE_STE Fig 51. GOVERNOR(4LH-DTE)(UP TO EXXXXX) 68 63 1 2
Fig 52 4LH-DTE 4LH_TE_HTE_DTE_STE Fig 52. GOVERNOR(4LH-DTE)(FROM EXXXXX) 70 50 3 2
4LH-STE 4LH_TE_HTE_DTE_STE Fig 53. GOVERNOR(4LH-STE) 73 65 3 1
4LH-DTE 4LH_TE_HTE_DTE_STE Fig 63. OIL/WATER SEPARATER(OPTIONAL) 88 5 1 2
4LH-DTE, 4LH-STE 4LH_TE_HTE_DTE_STE Fig 63. OIL/WATER SEPARATER(OPTIONAL) 88 28 1 2
4LHA-DTE(P), 4LHA-DTZE(P), 4LHA-STE(P), 4LHA-STZE(P) 4LHA_STEP_STZEP_DTEP_DTZEP_HTEP_HTZEP Fig 13. EXHAUST MANIFOLD 20 8 1 6
4LHA-DTE(P), 4LHA-DTZE(P), 4LHA-STE(P), 4LHA-STZE(P) 4LHA_STEP_STZEP_DTEP_DTZEP_HTEP_HTZEP Fig 13. EXHAUST MANIFOLD 20 8-1 ▲ 1 8
4LHA-DTE(P), 4LHA-STE(P) 4LHA_STEP_STZEP_DTEP_DTZEP_HTEP_HTZEP Fig 13. EXHAUST MANIFOLD 20 29 1 1
4LHA-DTE(P), 4LHA-DTZE(P), 4LHA-HTE(P), 4LHA-HTZE(P), 4LHA-STE(P), 4LHA-STZE(P) 4LHA_STEP_STZEP_DTEP_DTZEP_HTEP_HTZEP Fig 19. AIR COOLER 28 10 1 2
4LHA-DTE(P), 4LHA-DTZE(P), 4LHA-HTE(P), 4LHA-HTZE(P), 4LHA-STE(P), 4LHA-STZE(P) 4LHA_STEP_STZEP_DTEP_DTZEP_HTEP_HTZEP Fig 19. AIR COOLER 28 24 1 2
Fig 24 4LHA-DTE(P), 4LHA-DTZE(P), 4LHA-HTE(P), 4LHA-HTZE(P), 4LHA-STE(P), 4LHA-STZE(P) 4LHA_STEP_STZEP_DTEP_DTZEP_HTEP_HTZEP Fig 24. LUB.OIL SYSTEM 33 17 1 2
Fig 43 4LHA-DTE(P), 4LHA-DTZE(P), 4LHA-STE(P), 4LHA-STZE(P) 4LHA_STEP_STZEP_DTEP_DTZEP_HTEP_HTZEP Fig 43. GOVERNOR 56 65 3 1
4LHA-DTE(P), 4LHA-DTZE(P), 4LHA-STE(P), 4LHA-STZE(P) 4LHA_STEP_STZEP_DTEP_DTZEP_HTEP_HTZEP Fig 52. OIL/WATER SEPARATER(OPTIONAL) 69 17 1 2
4LV150, 4LV170, 4LV195 4LV_195_170_150_250_230 Fig 46. WATER SEPARATOR(OPTIONAL)(TO OCT. 2017) 61 17 1 2
6LPA-STZP2, 6LPA-STZP3 6LPA_STP2_STZP2_STZP3 Fig 9. EXHAUST BEND 16 31 1 1
6LP-DTZE, 6LP-DTZEP1, 6LP-STZE, 6LP-STZEP1 6LPA_DTEP_DTZEP_DTZEP1_STEP_STZEP_STZEP1 Fig 10. EXHAUST BEND 17 31 1 1
Fig 56 6LPA-STP2, 6LPA-STZP2, 6LPA-STZP3 6LPA_STP2_STZP2_STZP3 Fig 56. SENSOR MOUNT 64 18 1 3
6LP-DTE, 6LP-DTZE, 6LP-DTZEP1, 6LP-STE, 6LP-STZE, 6LP-STZEP1 6LPA_DTEP_DTZEP_DTZEP1_STEP_STZEP_STZEP1 Fig 63. SENSOR MOUNT 71 18 1 3
YSM12, YSM8 YSM YA YC Parts Catalog Fig 8. COOLING WATER PUMP, BILGE PUMP & KINGSTON COCK 45 8-22 1 2
YSM12, YSM8 YSM YA YC Parts Catalog Fig 15-B. MANUAL STARTING [CHAIN] DEVICE 85 15B-49 1
