Yanmar › Part 23000-060000

23000-060000 Marine + Industrial

CLAMP, 60

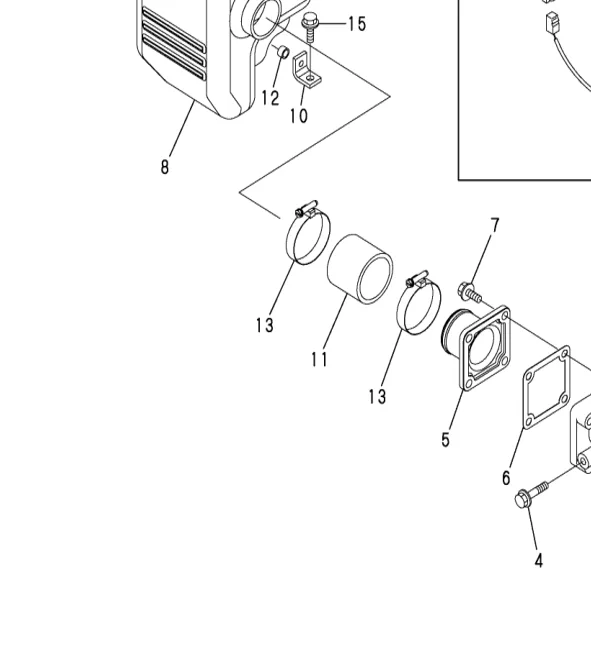

23000-060000 — CLAMP, 60 exploded diagram
Ref 12
Fig 5
3TN84L-RTBZ
23000-060000 — CLAMP, 60 exploded diagram
Ref 6
Fig 7
2YM15
23000-060000 — CLAMP, 60 exploded diagram
Ref 13
Fig 11
4JH_T_HT
23000-060000 — CLAMP, 60 exploded diagram
Ref 18
Fig 10
4JH2_E_TE_HTE_DTE_UTEB_2
23000-060000 — CLAMP, 60 exploded diagram
Ref 29
Fig 15
4JH2_E_TE_HTE_DTE_UTEB_2
23000-060000 — CLAMP, 60 exploded diagram
Ref 24
Fig 16
4JH2_E_TE_HTE_DTE_UTEB_2
23000-060000 — CLAMP, 60 exploded diagram
Ref 13
Fig 9
3JH4E
23000-060000 — CLAMP, 60 exploded diagram
Ref 19
Fig 9
4JH4E
23000-060000 — CLAMP, 60 exploded diagram
Ref 21
Fig 9
4JH4_TE_HTE
23000-060000 — CLAMP, 60 exploded diagram
Ref 7
Fig 17
4JH-DTE
23000-060000 — CLAMP, 60 exploded diagram
Ref 14
Fig 17
4JH_E_TE
23000-060000 — CLAMP, 60 exploded diagram
Ref 10
Fig 26
4LH_TE_HTE_DTE_STE
23000-060000 — CLAMP, 60 exploded diagram
Ref 18
Fig 10
4JH2_E_TE_HTE_DTE_UTEB
23000-060000 — CLAMP, 60 exploded diagram
Ref 29
Fig 15
4JH2_E_TE_HTE_DTE_UTEB
23000-060000 — CLAMP, 60 exploded diagram
Ref 24
Fig 16
4JH2_E_TE_HTE_DTE_UTEB
23000-060000 — CLAMP, 60 exploded diagram
Ref 12
Fig 6
3TNE84-SA_3TNE84-G1A_3TNE84-G2A_3TNE84C-G1A
23000-060000 — CLAMP, 60 exploded diagram
Ref 12
Fig 6
4TNE84_SA_G1A01_G2A01_ESA_EG1A
23000-060000 — CLAMP, 60 exploded diagram
Ref 10
Fig 38
6LPA_DTEP_DTZEP_DTZEP1_STEP_STZEP_STZEP1
23000-060000 — CLAMP, 60 exploded diagram
Ref 13
Fig 9
3JH5E
23000-060000 — CLAMP, 60 exploded diagram
Ref 19
Fig 9
4JH5E
23000-060000 — CLAMP, 60 exploded diagram
Ref 6
Fig 7
3YM30AE
23000-060000 — CLAMP, 60 exploded diagram
Ref 16
Fig 15
4JH3_E_CE_CE1_TE_TCE

23000-060000 — Affiliate Parts Search

As an Amazon Associate I earn from qualifying purchases. Other links (eBay, AliExpress) are also affiliate links. They help pay for the site, at no extra cost to you. More

Fitted to

Engines, drives and generators whose parts catalogue lists this part. Open any for its exploded parts list.

Engines

Supersession

Superseded by
Part No.DescriptionCodeApplies
119172-48540 CLIP, HOSE 54 N A=*2002.03; D=*2002.03
Replaces (older)
Part No.DescriptionCodeApplies
23001-060000 CLAMP, HOSE 60 R A=*2004.06.
No cross-references recorded for this part yet.

Used in 50 places

Every catalog figure this part is placed in, the model(s) it applies to, and its reference/level/quantity.

Model(s)CatalogFigurePageRefLevQty
3TN75E-G1, 3TN75E-G2, 3TN82E-G1, 3TN82E-G2, 4TN82E-G1, 4TN82E-G2 3TN75E-G1_3TN75E-G2_3TN82E-G1_3TN82E-G2_4TN82E-G1_4TN82E-G2 Fig 13. AIR CLEANER 20 16 1 2
Fig 5 3TN84L-RTBZ 3TN84L-RTBZ Fig 5. SUCTION MANIFOLD & AIR CLEANER 9 12 1 2
Fig 5 3TN84L-RTBZ 3TN84L-RTBZ Fig 5. SUCTION MANIFOLD & AIR CLEANER 9 22 1 1
Fig 6 3TNE84-G1A, 3TNE84-G2A, 3TNE84-SA, 3TNE84C-G1A 3TNE84-SA_3TNE84-G1A_3TNE84-G2A_3TNE84C-G1A Fig 6. SUCTION MANIFOLD & AIR CLEANER 11 12 1 2
3TNV84T-BMCU 3TNV84T-BMCU Fig 5. SUCTION MANIFOLD 9 5 1 1
3TNV84T-BMCU 3TNV84T-BMCU Fig 5. SUCTION MANIFOLD 9 18 1 2
4TNE106-G1A, 4TNE106-SA, 4TNE106T-G1A, 4TNE106T-SA 4TNE106-G1A-SA Parts Catalog Fig 11. COOLING WATER SYSTEM 1 35 1
Fig 6 4TNE84-EG1A, 4TNE84-ESA, 4TNE84-G1A01, 4TNE84-G2A01, 4TNE84-SA 4TNE84_SA_G1A01_G2A01_ESA_EG1A Fig 6. SUCTION MANIFOLD & AIR CLEANER (A)=4TNE84-SA 10 12 1 1
4TNV84T-DSA, 4TNV84T-DSA2, 4TNV84T-DSA3, 4TNV84T-GGE 4TNV84T_DSA_DSA2_DSA3_GGE Fig 6. SUCTION MANIFOLD (A)=4TNV84T-DSA 10 6 1 1
Fig 7 2YM15 2YM15 Fig 7. AIR INTAKE SILENCER 11 6 1 2
3JH2, 3JH2-TE 3JH2CE_TCE_0CR10-G41800 Fig 8. SUCTION MANIFOLD 12 16 1 2
3JH40 3JH40 Fig 13. AIR INTAKE SILENCER 17 8 2 1
3JH40 3JH40 Fig 13. AIR INTAKE SILENCER 17 11 1 1
Fig 9 3JH4E 3JH4E Fig 9. SUCTION MANIFOLD 13 13 1 2
Fig 9 3JH5E 3JH5E Fig 9. SUCTION MANIFOLD 12 13 1 2
3YM20 3YM20 Fig 7. AIR INTAKE SILENCER 11 6-1 ▲ 1 2
Fig 7 3YM30, 3YM30AE 3YM30AE Fig 7. AIR INTAKE SILENCER 10 6 1 2
Fig 11 4JH-T 4JH_T_HT Fig 11. SUCTION MANIFOLD 17 13 1 2
Fig 17 4JH, 4JH-DTE 4JH-DTE Fig 17. INTER COOLER 22 7 1 1
4JH, 4JH-HTE 4JH-HTE_KBW-21 Fig 17. AIR COOLER 12 9 1 1
4JH-HT 4JH_T_HT Fig 17. AIR COOLER 24 9 1 1
4JH-HT 4JH_T_HT Fig 17. AIR COOLER 24 9-1 ▲ 1 3
Fig 10 4JH2-TE 4JH2_E_TE_HTE_DTE_UTEB Fig 10. SUCTION MANIFOLD(4JH2-TE) 19 18 1 2
Fig 15 4JH2-HTE 4JH2_E_TE_HTE_DTE_UTEB Fig 15. AIR COOLER(4JH2-HTE) 25 29 1 3
Fig 16 4JH2-DTE, 4JH2-UTE(B) 4JH2_E_TE_HTE_DTE_UTEB Fig 16. AIR COOLER(4JH2-DTE,UTE) 26 24 1 3
Fig 10 4JH2-TE 4JH2_E_TE_HTE_DTE_UTEB_2 Fig 10. SUCTION MANIFOLD(4JH2-TE) 19 18 1 2
Fig 15 4JH2-HTE 4JH2_E_TE_HTE_DTE_UTEB_2 Fig 15. AIR COOLER(4JH2-HTE) 25 29 1 3
Fig 16 4JH2-DTE, 4JH2-UTE(B) 4JH2_E_TE_HTE_DTE_UTEB_2 Fig 16. AIR COOLER(4JH2-DTE,UTE) 26 24 1 3
Fig 15 4JH3-TBE, 4JH3-TCE, 4JH3-TE 4JH3_E_CE_CE1_TE_TCE Fig 15. TURBOCHARGER 16 16 1 2
Fig 9 4JH4-TE 4JH4_TE_HTE Fig 9. SUCTION MANIFOLD 13 21 1 2
4JH45, 4JH57 4JH_45_57 Fig 13. AIR INTAKE SILENCER 19 8 2 1
4JH45, 4JH57 4JH_45_57 Fig 13. AIR INTAKE SILENCER 19 10 1 1
4JH4AE 4JH4AE Fig 9. SUCTION MANIFOLD 12 19 1 2
4JH4AE 4JH4AE Fig 9. SUCTION MANIFOLD 12 19-1 ▲ 1 1
4JH4AE 4JH4AE Fig 9. SUCTION MANIFOLD 12 23 1 1
Fig 9 4JH4E 4JH4E Fig 9. SUCTION MANIFOLD 12 19 1 2
Fig 9 4JH5E 4JH5E Fig 9. SUCTION MANIFOLD 12 19 1 2
Fig 17 4JH-TE 4JH_E_TE Fig 17. SUCTION MANIFOLD 22 14 1 2
4LH-DTE, 4LH-HTE 4LH_TE_HTE_DTE_STE Fig 25. AIR DUCT 38 16 1 3 / 2
Fig 26 4LH-STE 4LH_TE_HTE_DTE_STE Fig 26. AIR DUCT(4LH-STE) 39 10 1 2
4LHA-DTZE(P), 4LHA-STZE(P) 4LHA_STEP_STZEP_DTEP_DTZEP_HTEP_HTZEP Fig 34. C.S.W.PIPE(4LHA-STZE/DTZE(P)) 43 8 1 1
6LP-DTE 6LPA_DTEP_DTZEP_DTZEP1_STEP_STZEP_STZEP1 Fig 35. COOLING SEA WATER PIPE(6LP-DTE(P)) 42 7 1 4
6LP-DTE 6LPA_DTEP_DTZEP_DTZEP1_STEP_STZEP_STZEP1 Fig 35. COOLING SEA WATER PIPE(6LP-DTE(P)) 42 12 1 1
6LP-DTE 6LPA_DTEP_DTZEP_DTZEP1_STEP_STZEP_STZEP1 Fig 35. COOLING SEA WATER PIPE(6LP-DTE(P)) 42 29 1 1
6LP-DTZE, 6LP-DTZEP1 6LPA_DTEP_DTZEP_DTZEP1_STEP_STZEP_STZEP1 Fig 36. COOLING SEA WATER PIPE(6LP-DTZE(P)1) 43 9 1 2
6LP-DTZE, 6LP-DTZEP1 6LPA_DTEP_DTZEP_DTZEP1_STEP_STZEP_STZEP1 Fig 36. COOLING SEA WATER PIPE(6LP-DTZE(P)1) 43 20 1 1
6LP-STE 6LPA_DTEP_DTZEP_DTZEP1_STEP_STZEP_STZEP1 Fig 37. COOLING SEA WATER PIPE(6LP-STE(P)) 44 8 1 4
6LP-STE 6LPA_DTEP_DTZEP_DTZEP1_STEP_STZEP_STZEP1 Fig 37. COOLING SEA WATER PIPE(6LP-STE(P)) 44 13 1 1
Fig 38 6LP-STZE, 6LP-STZEP1 6LPA_DTEP_DTZEP_DTZEP1_STEP_STZEP_STZEP1 Fig 38. COOLING SEA WATER PIPE(6LP-STZE(P)1) 45 10 1 2
Fig 38 6LP-STZE, 6LP-STZEP1 6LPA_DTEP_DTZEP_DTZEP1_STEP_STZEP_STZEP1 Fig 38. COOLING SEA WATER PIPE(6LP-STZE(P)1) 45 21 1 1
