Yanmar › Part 23414-120000

23414-120000 Marine + Industrial

GASKET, 12X1.0

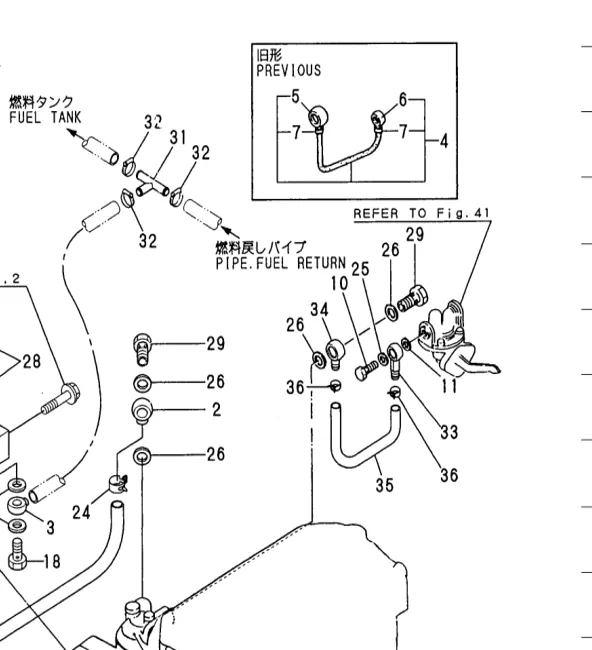

23414-120000 — GASKET, 12X1.0 exploded diagram
Ref 30
Fig 14
3TN84L-RTBZ
23414-120000 — GASKET, 12X1.0 exploded diagram
Ref 20
Fig 42
1GM10_VE_B_C_L
23414-120000 — GASKET, 12X1.0 exploded diagram
Ref 14
Fig 85
1GM10_VE_B_C_L
23414-120000 — GASKET, 12X1.0 exploded diagram
Ref 17
Fig 49
3GM30_VE_B_C_F_FVE
23414-120000 — GASKET, 12X1.0 exploded diagram
Ref 16
Fig 50
3GM30_VE_B_C_F_FVE
23414-120000 — GASKET, 12X1.0 exploded diagram
Ref 46
Fig 34
4JH_T_HT
23414-120000 — GASKET, 12X1.0 exploded diagram
Ref 7
Fig 22
3JH2_Z
23414-120000 — GASKET, 12X1.0 exploded diagram
Ref 18
Fig 32
4JH_45_57
23414-120000 — GASKET, 12X1.0 exploded diagram
Ref 29
Fig 39
4JH_45_57
23414-120000 — GASKET, 12X1.0 exploded diagram
Ref 20
Fig 60
4JH_45_57
23414-120000 — GASKET, 12X1.0 exploded diagram
Ref 18
Fig 41
4JH_80_110
23414-120000 — GASKET, 12X1.0 exploded diagram
Ref 29
Fig 48
4JH_80_110
23414-120000 — GASKET, 12X1.0 exploded diagram
Ref 20
Fig 70
4JH_80_110
23414-120000 — GASKET, 12X1.0 exploded diagram
Ref 19
Fig 41
3JH40
23414-120000 — GASKET, 12X1.0 exploded diagram
Ref 20
Fig 42
3JH40
23414-120000 — GASKET, 12X1.0 exploded diagram
Ref 42
Fig 64
4LV_195_170_150_250_230
23414-120000 — GASKET, 12X1.0 exploded diagram
Ref 28
Fig 77
1GM_2GMF_3GMF_3GMD_3HM_3HMF
23414-120000 — GASKET, 12X1.0 exploded diagram
Ref 22
Fig 26
4LH_TE_HTE_DTE_STE
23414-120000 — GASKET, 12X1.0 exploded diagram
Ref 14
Fig 29
3JH3_E_EEPA_CE_2
23414-120000 — GASKET, 12X1.0 exploded diagram
Ref 12
Fig 63
4LHA_STEP_STZEP_DTEP_DTZEP_HTEP_HTZEP
23414-120000 — GASKET, 12X1.0 exploded diagram
Ref 16
Fig 63
6LPA_DTEP_DTZEP_DTZEP1_STEP_STZEP_STZEP1
23414-120000 — GASKET, 12X1.0 exploded diagram
Ref 9
Fig 25
6LPA_STP2_STZP2_STZP3
23414-120000 — GASKET, 12X1.0 exploded diagram
Ref 16
Fig 56
6LPA_STP2_STZP2_STZP3
23414-120000 — GASKET, 12X1.0 exploded diagram
Ref 26
Fig 45
3GM30-YEU_3GM30C-YEU_3GM30F-YEU_3GM30FC-YEU
23414-120000 — GASKET, 12X1.0 exploded diagram
Ref 15
Fig 49
3HM35_C_F
23414-120000 — GASKET, 12X1.0 exploded diagram
Ref 14
Fig 29
3JH3_E_EEPA_CE
23414-120000 — GASKET, 12X1.0 exploded diagram
Ref 14
Fig 41
4JH3_E_CE_CE1_TE_TCE
23414-120000 — GASKET, 12X1.0 exploded diagram
Ref 16
Fig 42
4JH3_E_CE_CE1_TE_TCE
23414-120000 — GASKET, 12X1.0 exploded diagram
Ref 16
Fig 31
4JH3_HTE_DTE

23414-120000 — Affiliate Parts Search

As an Amazon Associate I earn from qualifying purchases. Other links (eBay, AliExpress) are also affiliate links. They help pay for the site, at no extra cost to you. More

Fitted to

Engines, drives and generators whose parts catalogue lists this part. Open any for its exploded parts list.

Engines Saildrives & gearboxes

Supersession

Superseded by
Part No.DescriptionCodeApplies
22190-120002 WASHER, SEAL 12 N A=*2000.03; B=*2000.03; C=*2000.03; D=*2000.03; A=*2000.03; B=E/#A01028; C=*2000.03; A=*2017.11.; B=*2017.11.; A=E/#20635; B=E/#30557; A=E/#22733; B=E/#22733; C=E/#22733; D=E/#10829; E=*2000.03; F=*2000.03
Replaces (older)
Part No.DescriptionCodeApplies
104200-59170 GASKET, 12 N A=*1985.03; B=*1985.03; C=*1985.03; A=E01179; B=E11201

Aftermarket equivalents cross-ref

Third-party equivalents (Jabsco, Sierra, WIX, Mann…) — not OEM; verify before ordering. Usually cheaper than the marine dealer.

Equivalent P/NBrandDescriptionSourceConfidenceShop
DIN 7603 12x1.0 DIN 7603 / Cu copper sealing washer ID 12 x 1.0mm - Yanmar 'GASKET; 12X1.0' = copper washer ID 12mm x 1.0mm thick; DIN 7603 mcmaster.com confirmed

Used in 98 places

Every catalog figure this part is placed in, the model(s) it applies to, and its reference/level/quantity.

Model(s)CatalogFigurePageRefLevQty
KMH40A, KMH41A Yanmar KMH40A Parts Catalog (inpdf168) Fig 12. ELECTRIC TROLLING(OPTIONAL) 29 3 2
3TN75E-G1, 3TN75E-G2, 3TN82E-G1, 3TN82E-G2, 4TN82E-G1, 4TN82E-G2 3TN75E-G1_3TN75E-G2_3TN82E-G1_3TN82E-G2_4TN82E-G1_4TN82E-G2 Fig 27. FUEL STRAINER 43 45 1 2
Fig 14 3TN84L-RTBZ 3TN84L-RTBZ Fig 14. FUEL OIL PIPES 19 30 1 2
3TNE84-G1A, 3TNE84-G2A, 3TNE84-SA, 3TNE84C-G1A 3TNE84-SA_3TNE84-G1A_3TNE84-G2A_3TNE84C-G1A Fig 15. FUEL INJECTION VALVE 25 73 1 2
3TNE84-G1A, 3TNE84-G2A, 3TNE84-SA, 3TNE84C-G1A 3TNE84-SA_3TNE84-G1A_3TNE84-G2A_3TNE84C-G1A Fig 22. GASKET SET 37 27 2 2
3TNE84T-EMP 3TNE84T-EMP Fig 15. FUEL INJECTION VALVE (A)=3TNE84T-EMP 20 43 1 2
3TNE84T-EMP 3TNE84T-EMP Fig 19. GASKET SET (A)=3TNE84T-EMP 24 24 2 2
4TNE88-PG 4TNE88-PG Fig 14. FUEL INJECTION VALVE (A)=4TNE88-PG 19 44 1 2
4TNE88-PG 4TNE88-PG Fig 18. GASKET SET (A)=4TNE88-PG 23 23 2 2
1GM 1GM_2GMF_3GMF_3GMD_3HM_3HMF Fig 25. LUB. OIL PIPE 35 16 1 8
1GM 1GM_2GMF_3GMF_3GMD_3HM_3HMF Fig 38. FUEL PIPE 50 37 1 6
1GM 1GM_2GMF_3GMF_3GMD_3HM_3HMF Fig 65. GASKET KIT(OPTIONAL) 78 42 2 20
Fig 77 1GM 1GM_2GMF_3GMF_3GMD_3HM_3HMF Fig 77. FUEL PIPE 92 28 1 6
1GM10, 1GM10C 1GM10_VE_B_C_L Fig 29. LUB.OIL LINE 36 4 1 4
1GM10, 1GM10C 1GM10_VE_B_C_L Fig 29. LUB.OIL LINE 36 9 1 4
Fig 42 1GM10, 1GM10C 1GM10_VE_B_C_L Fig 42. FUEL LINE 49 20 1 2
Fig 42 1GM10, 1GM10C 1GM10_VE_B_C_L Fig 42. FUEL LINE 49 21 1 4
1GM10 1GM10_VE_B_C_L Fig 43. FUEL LINE 50 20 1 2
1GM10 1GM10_VE_B_C_L Fig 43. FUEL LINE 50 21 1 4
Fig 85 1GM10, 1GM10C 1GM10_VE_B_C_L Fig 85. GASKET SET(OPTIONAL) 92 14 2 20
2GM20, 2GM20B, 2GM20C, 2GM20VE Yanmar 2GM20 Parts Catalog (ympdf3a) Fig 51. FUEL LINE 17 1 4
2GM20, 2GM20B, 2GM20C, 2GM20VE Yanmar 2GM20 Parts Catalog (ympdf3a) Fig 51. FUEL LINE 18 1 2
2GM20F Yanmar 2GM20 Parts Catalog (ympdf3a) Fig 52. FUEL LINE 16 1 4
2GM20F, 2GM20FVE Yanmar 2GM20 Parts Catalog (ympdf3a) Fig 52. FUEL LINE 16-1 ▲ 1 2
2GM20F, 2GM20FVE Yanmar 2GM20 Parts Catalog (ympdf3a) Fig 52. FUEL LINE 17 1 2
2GM20, 2GM20B, 2GM20C, 2GM20F, 2GM20FVE, 2GM20VE Yanmar 2GM20 Parts Catalog (ympdf3a) Fig 94. GASKET SET(OPTIONAL) 21 2 20
Fig 45 3GM30, 3GM30-YEU, 3GM30C-YEU, 3GM30F-YEU, 3GM30FC-YEU 3GM30-YEU_3GM30C-YEU_3GM30F-YEU_3GM30FC-YEU Fig 45. FUEL PIPE 54 26 1 4
Fig 49 3GM30, 3GM30B, 3GM30C, 3GM30VE 3GM30_VE_B_C_F_FVE Fig 49. FUEL LINE 58 17 1 4
Fig 49 3GM30, 3GM30B, 3GM30C, 3GM30VE 3GM30_VE_B_C_F_FVE Fig 49. FUEL LINE 58 18 1 2
Fig 50 3GM30F, 3GM30FVE 3GM30_VE_B_C_F_FVE Fig 50. FUEL LINE(3GM30F/FVE) 59 16 1 4
Fig 50 3GM30F, 3GM30FVE 3GM30_VE_B_C_F_FVE Fig 50. FUEL LINE(3GM30F/FVE) 59 17 1 2
3GM30, 3GM30-YEU, 3GM30C-YEU, 3GM30F-YEU, 3GM30FC-YEU 3GM30-YEU_3GM30C-YEU_3GM30F-YEU_3GM30FC-YEU Fig 84. GASKET SET(OPTIONAL) 94 23 2 20
3GM30, 3GM30B, 3GM30C, 3GM30F, 3GM30FVE, 3GM30VE 3GM30_VE_B_C_F_FVE Fig 91. GASKET SET(OPTIONAL) 100 23 2 20
3HM35C 3HM35_C_F Fig 48. FUEL LINES 49 15 1 2
3HM35C 3HM35_C_F Fig 48. FUEL LINES 49 16 1 4
Fig 49 3HM35F 3HM35_C_F Fig 49. FUEL LINES 50 15 1 2
Fig 49 3HM35F 3HM35_C_F Fig 49. FUEL LINES 50 16 1 4
3HM35C, 3HM35F 3HM35_C_F Fig 87. GASKET SET 88 20 2 20
Fig 22 3JH2, 3JH2Z 3JH2_Z Fig 22. FUEL PIPE 26 7 1 5
3JH2, 3JH2-TE 3JH2CE_TCE_0CR10-G41800 Fig 22. FUEL PIPE 27 7 1 5
Fig 22 3JH2, 3JH2Z 3JH2_Z Fig 22. FUEL PIPE 26 25 1 2
3JH2, 3JH2-TE 3JH2CE_TCE_0CR10-G41800 Fig 22. FUEL PIPE 27 25 1 2
Fig 29 3JH3CE, 3JH3E, 3JH3E(EPA) 3JH3_E_EEPA_CE_2 Fig 29. FUEL PIPE & FUEL STRAINER 37 14 1 5
Fig 29 3JH3CE, 3JH3E, 3JH3E(EPA) 3JH3_E_EEPA_CE Fig 29. FUEL PIPE & FUEL STRAINER 33 14 1 5
Fig 29 3JH3CE, 3JH3E, 3JH3E(EPA) 3JH3_E_EEPA_CE_2 Fig 29. FUEL PIPE & FUEL STRAINER 37 34 1 2
Fig 29 3JH3CE, 3JH3E, 3JH3E(EPA) 3JH3_E_EEPA_CE Fig 29. FUEL PIPE & FUEL STRAINER 33 34 1 2
Fig 41 3JH40 3JH40 Fig 41. ALTERNATOR KIT(2ND)(OPTIONAL) 45 19 2 2
Fig 42 3JH40 3JH40 Fig 42. ALTERNATOR KIT(2ND)(ISOLATED TYPE)(OPTIONAL) 46 20 2 2
3QM 2QM20_3QM30_2QM_3QM Fig 1. CYLINDER BLOCK 2 6 2 1
3QM 2QM20_3QM30_2QM_3QM Fig 1. CYLINDER BLOCK 2 6-1 ▲ 2
3QM 2QM20_3QM30_2QM_3QM Fig 15. FUEL SYSTEM 27 60 1 2
3QM 2QM20_3QM30_2QM_3QM Fig 15. FUEL SYSTEM 27 64 1
3QM 2QM20_3QM30_2QM_3QM Fig 27. PACKING KIT(OPTIONAL) 47 45 2 20
3QM 2QM20_3QM30_2QM_3QM Fig 34. CLUTCH KH-18A(FOR 3QM30)(OPTIONAL) 56 30 2
4JH, 4JH-HTE 4JH-HTE_KBW-21 Fig 1. CYLINDER BLOCK 4 13 2 1
4JH, 4JH-DTE 4JH-DTE Fig 1. CYLINDER BLOCK 6 13 2 1
Fig 34 4JH, 4JH-HT, 4JH-T 4JH_T_HT Fig 34. FUEL LINE 47 46 1 1
Fig 34 4JH, 4JH-HT, 4JH-T 4JH_T_HT Fig 34. FUEL LINE 47 55-1 ▲ 1 2
4JH, 4JH-HTE 4JH-HTE_KBW-21 Fig 42. FUEL LINES 40 6 1 5
4JH, 4JH-DTE 4JH-DTE Fig 42. FUEL PIPE 48 6 1 5
4JH2-DTE, 4JH2-HTE, 4JH2-TE, 4JH2-UTE(B), 4JH2E 4JH2_E_TE_HTE_DTE_UTEB Fig 1. CYLINDER BLOCK 9 12 2 1
4JH2-DTE, 4JH2-HTE, 4JH2-TE, 4JH2E 4JH2_E_TE_HTE_DTE_UTEB Fig 35. FUEL PIPE(4JH2-E,TE,HTE,DTE) 48 7 1 5
4JH2-DTE, 4JH2-HTE, 4JH2-TE, 4JH2E 4JH2_E_TE_HTE_DTE_UTEB Fig 35. FUEL PIPE(4JH2-E,TE,HTE,DTE) 48 25 1 2
4JH2-UTE(B) 4JH2_E_TE_HTE_DTE_UTEB Fig 36. FUEL PIPE(4JH2-UTE) 49 17 1 1
4JH2-UTE(B) 4JH2_E_TE_HTE_DTE_UTEB Fig 36. FUEL PIPE(4JH2-UTE) 49 23 1 2
4JH2-DTE, 4JH2-HTE, 4JH2-TE, 4JH2-UTE(B), 4JH2E 4JH2_E_TE_HTE_DTE_UTEB_2 Fig 1. CYLINDER BLOCK 9 12 2 1
4JH2-DTE, 4JH2-HTE, 4JH2-TE, 4JH2E 4JH2_E_TE_HTE_DTE_UTEB_2 Fig 35. FUEL PIPE(4JH2-E,TE,HTE,DTE) 48 7 1 5
4JH2-DTE, 4JH2-HTE, 4JH2-TE, 4JH2E 4JH2_E_TE_HTE_DTE_UTEB_2 Fig 35. FUEL PIPE(4JH2-E,TE,HTE,DTE) 48 25 1 2
4JH2-UTE(B) 4JH2_E_TE_HTE_DTE_UTEB_2 Fig 36. FUEL PIPE(4JH2-UTE) 49 17 1 1
4JH2-UTE(B) 4JH2_E_TE_HTE_DTE_UTEB_2 Fig 36. FUEL PIPE(4JH2-UTE) 49 23 1 2
4JH3-DTE, 4JH3-HTE 4JH3_HTE_DTE Fig 1. CYLINDER BLOCK 2 41 1 1
Fig 31 4JH3-DTE, 4JH3-HTE 4JH3_HTE_DTE Fig 31. FUEL PIPE 33 16 1 1
Fig 31 4JH3-DTE, 4JH3-HTE 4JH3_HTE_DTE Fig 31. FUEL PIPE 33 23 1 2
4JH3-TBE, 4JH3-TE 4JH3_E_CE_CE1_TE_TCE Fig 2. CYLINDER BLOCK(4JH3-TE) 3 41 1 1
Fig 41 4JH3CE, 4JH3E 4JH3_E_CE_CE1_TE_TCE Fig 41. FUEL PIPE(4JH3E) 48 14 1 5
Fig 41 4JH3CE, 4JH3CE1, 4JH3E 4JH3_E_CE_CE1_TE_TCE Fig 41. FUEL PIPE(4JH3E) 48 34 1 2
Fig 42 4JH3-TBE, 4JH3-TE 4JH3_E_CE_CE1_TE_TCE Fig 42. FUEL PIPE(4JH3-TE) 50 16 1 1
Fig 42 4JH3-TBE, 4JH3-TE 4JH3_E_CE_CE1_TE_TCE Fig 42. FUEL PIPE(4JH3-TE) 50 23 1 2
Fig 32 4JH45, 4JH57 4JH_45_57 Fig 32. FUEL FILTER 40 18 1 2
Fig 39 4JH45, 4JH57 4JH_45_57 Fig 39. ALTERNATOR KIT(2ND)(OPTIONAL) 49 29 2 2
Fig 60 4JH45, 4JH57 4JH_45_57 Fig 60. (39A)ALTERNATOR KIT(2ND)(ISOLATED TYPE)(OPTIONAL) 50 20 2 2
Fig 41 4JH110, 4JH80 4JH_80_110 Fig 41. FUEL FILTER 48 18 1 2
Fig 48 4JH110, 4JH80 4JH_80_110 Fig 48. ALTERNATOR KIT(2ND)(OPTIONAL) 57 29 2 2
Fig 70 4JH110, 4JH80 4JH_80_110 Fig 70. (48A)ALTERNATOR KIT(2ND)(ISOLATED TYPE)(OPTIONAL) 58 20 2 2
4JH-TE, 4JHE 4JH_E_TE Fig 1. CYLINDER BLOCK 6 13 2 1
4JH-TE, 4JHE 4JH_E_TE Fig 52. FUEL PIPE 58 6 1 5
4JH-TE, 4JHE 4JH_E_TE Fig 53. FUEL RETURN PIPE 59 2-1 ▲ 1 2
4LH-DTE, 4LH-HTE 4LH_TE_HTE_DTE_STE Fig 25. AIR DUCT 38 18 1 1
Fig 26 4LH-STE 4LH_TE_HTE_DTE_STE Fig 26. AIR DUCT(4LH-STE) 39 22 1 2
4LHA-DTE(P), 4LHA-DTZE(P), 4LHA-HTE(P), 4LHA-HTZE(P), 4LHA-STE(P), 4LHA-STZE(P) 4LHA_STEP_STZEP_DTEP_DTZEP_HTEP_HTZEP Fig 12. SUCTION MANIFOLD 19 3 1 1 / 2
4LHA-DTE(P), 4LHA-DTZE(P), 4LHA-STE(P), 4LHA-STZE(P) 4LHA_STEP_STZEP_DTEP_DTZEP_HTEP_HTZEP Fig 12. SUCTION MANIFOLD 19 14 1 2
Fig 63 4LHA-DTE(P), 4LHA-DTZE(P), 4LHA-HTE(P), 4LHA-HTZE(P), 4LHA-STE(P), 4LHA-STZE(P) 4LHA_STEP_STZEP_DTEP_DTZEP_HTEP_HTZEP Fig 63. SENSOR MOUNT 83 12 1 5
Fig 64 4LV150, 4LV170, 4LV195, 4LV230, 4LV250 4LV_195_170_150_250_230 Fig 64. ELECTRONIC TROLLING(TYPE-C/OPTIONAL) 82 42 3 1
Fig 64 4LV150, 4LV170, 4LV195, 4LV230, 4LV250 4LV_195_170_150_250_230 Fig 64. ELECTRONIC TROLLING(TYPE-C/OPTIONAL) 82 71 3 1
Fig 25 6LPA-STP2, 6LPA-STZP2, 6LPA-STZP3 6LPA_STP2_STZP2_STZP3 Fig 25. LUB. OIL PIPE(TURBINE) 32 9 1 2
6LP-DTE, 6LP-DTZE, 6LP-DTZEP1, 6LP-STE, 6LP-STZE, 6LP-STZEP1 6LPA_DTEP_DTZEP_DTZEP1_STEP_STZEP_STZEP1 Fig 29. LUB. OIL PIPE(TURBINE) 36 9 1 2
Fig 56 6LPA-STP2, 6LPA-STZP2, 6LPA-STZP3 6LPA_STP2_STZP2_STZP3 Fig 56. SENSOR MOUNT 64 16 1 7
Fig 63 6LP-DTE, 6LP-DTZE, 6LP-DTZEP1, 6LP-STE, 6LP-STZE, 6LP-STZEP1 6LPA_DTEP_DTZEP_DTZEP1_STEP_STZEP_STZEP1 Fig 63. SENSOR MOUNT 71 16 1 7
